Zwembad Warmtewisselaar B2400 704kW

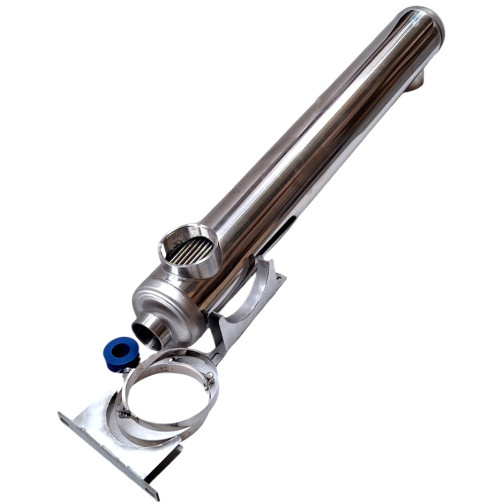

Grote warmtewisselaar voor het verwarmen van zwembaden Nordic Tec B2400

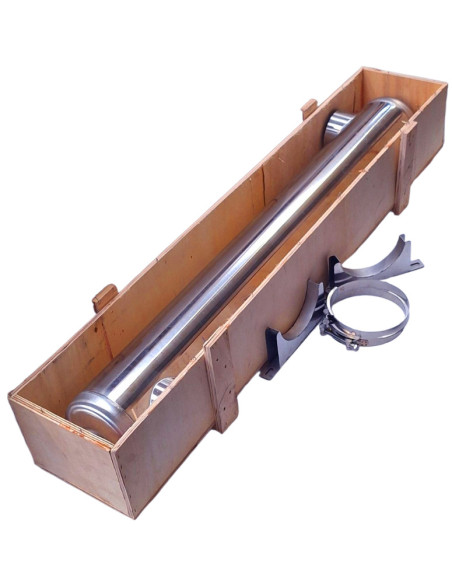

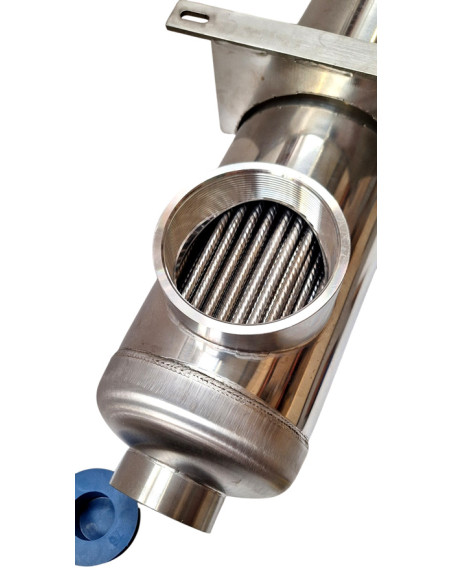

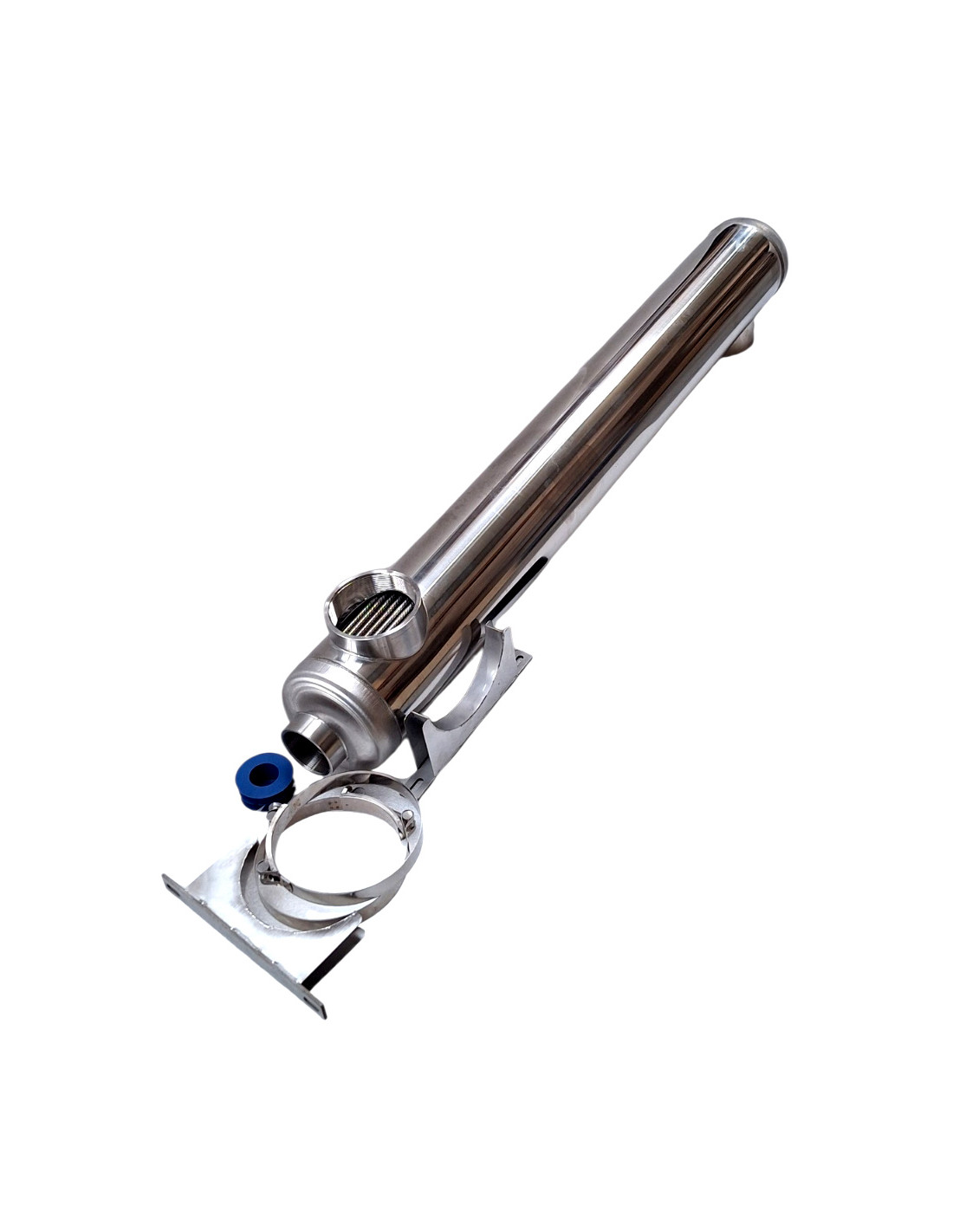

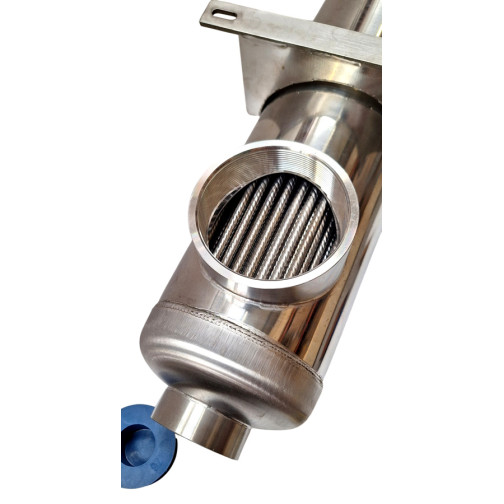

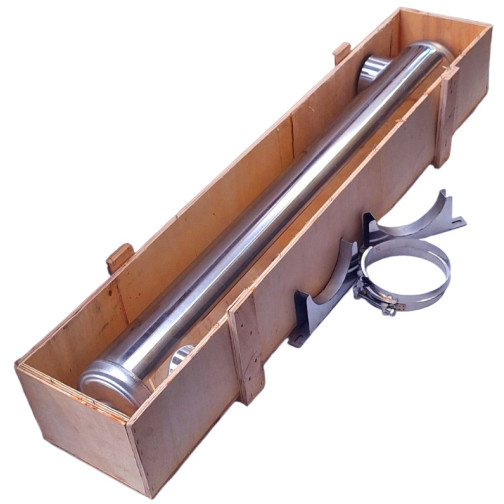

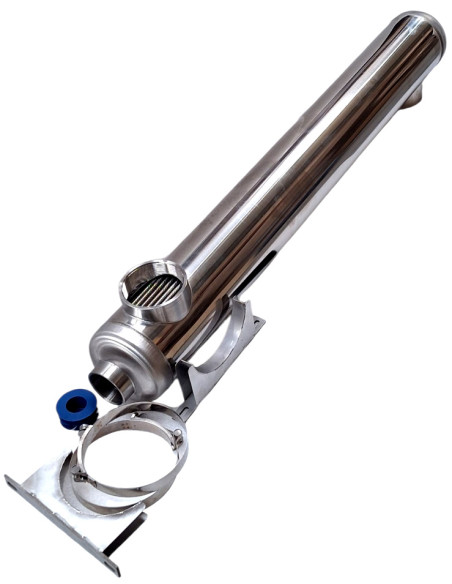

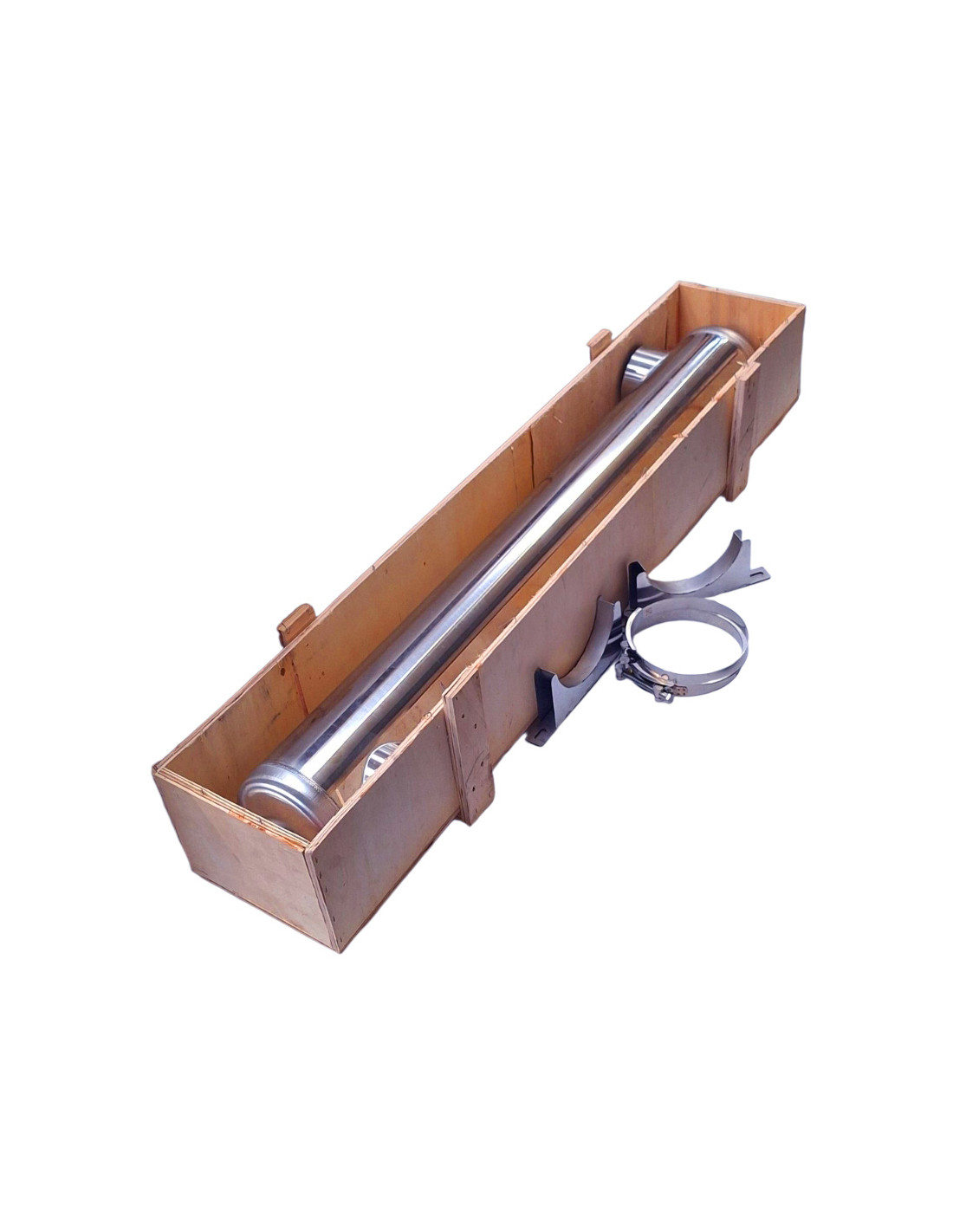

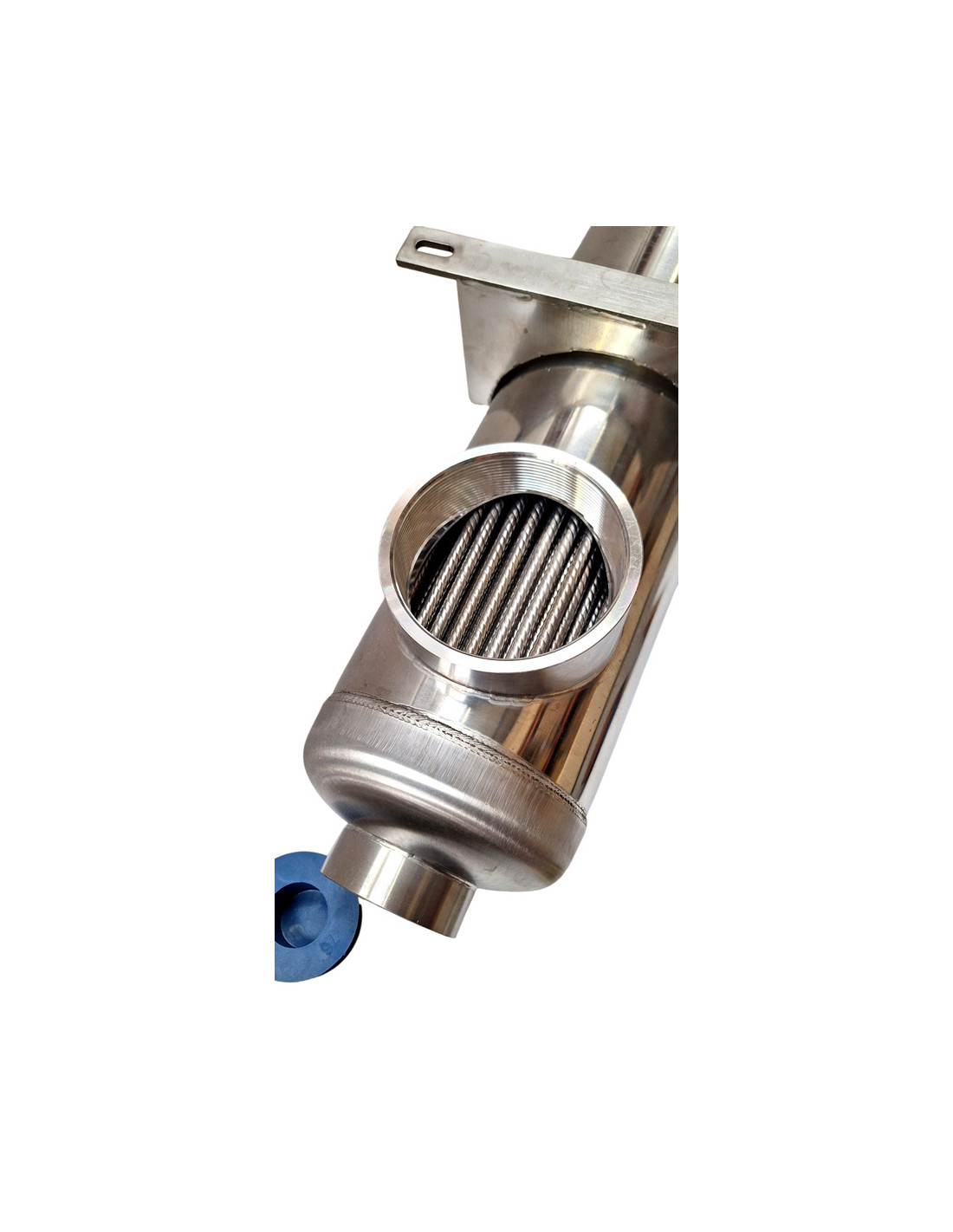

Warmtewisselaar met buizenbundel B2400 voor het verwarmen van zwembadwater - 704 kW

Nominaal vermogen: 704 kW (2400 kBTU/h)

Bij gebruik van glycol als warmteoverdrachtsvloeistof neemt de efficiëntie van de warmtewisselaar voor zwembaden af tot 84-92%, afhankelijk van de glycolconcentratie.

• Het nominale vermogen van 704 kW van de warmtewisselaar wordt bereikt met een water-water systeem, waarbij een temperatuurverschil van 60,0 °C tussen de twee vloeistoffen wordt gehandhaafd, waardoor 100% efficiëntie wordt gegarandeerd.

  Efficiëntie - bij temperatuurverschil tussen de media:
  - bij 50 °C = 85 % | 595 kW
  - bij 40 °C = 70 % | 490 kW
  - bij 30 °C = 55 % | 385 kW
  - bij 20 °C = 35 % | 245 kW



Materiaal: Warmtewisselaar van RVS 316L (100%) - ontworpen om te werken met gechloreerd water, zelfs sterk gechloreerd water.

Bestemming (vloeistoffen) - de warmtewisselaar met buizenbundel voor zwembaden B2400 ✅ is ontworpen voor zoet water, het gebruik met water dat zoutadditieven bevat of zeewater wordt niet aanbevolen.

Nominale stromen:

• Verwarmingsvloeistof / warmtebronzijde: 267 l/min
• Verwarmde vloeistof / zwembadwater: 1690 l/min

Werkdruk / Testdruk: tot 6 bar / tot 10 bar

Aansluitingen voor vloeistoffen / water:

• 2x 2 inch
• 2x 4 inch

Afmetingen:

• Lengte met wateraansluitingen: 1010 mm
• Diameter: 165 mm

Aansluitmethode van de warmtewisselaar voor zwembaden B2400 704 kW

• K1 - inlaat verwarmingsvloeistof
• K2 - uitlaat verwarmde vloeistof
• K3 - inlaat te verwarmen vloeistof
• K4 - uitlaat verwarmingsvloeistof

Warmtewisselaars voor zwembaden worden geïnstalleerd in een tegenstroomconfiguratie, zoals weergegeven in de afbeelding hierboven, om de efficiëntie van de warmteoverdracht te optimaliseren.
