Zwembad Warmtewisselaar B600 175kW

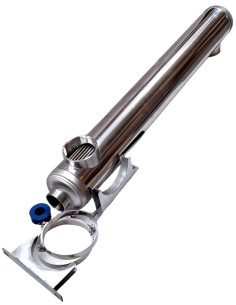

Warmtewisselaar met buizenbundel B600 voor zwembad

Warmtewisselaar met buizenbundel B600 voor het verwarmen van zwembadwater - 175 kW

Nominaal vermogen: 175 kW (600 kBTU/h)

Bij gebruik van glycol als verwarmingsmedium neemt de efficiëntie van de warmtewisselaar voor zwembaden af tot 85-92%, afhankelijk van de glycolconcentratie.

• Het vermogen van 175 kW van de warmtewisselaar wordt bereikt bij gebruik van water-water als medium, met een temperatuurverschil tussen de twee media van 60 graden C (100% efficiëntie).

  Efficiëntie bij temperatuurverschil tussen de media:
  - bij 50 °C = 85% | 148 kW
  - bij 40 °C = 70% | 122 kW
  - bij 30 °C = 55% | 96 kW
  - bij 20 °C = 35% | 62 kW
• Bij gebruik van glycol als verwarmingsmedium neemt de efficiëntie van de warmtewisselaar voor zwembaden af tot 85-92%, afhankelijk van de glycolconcentratie.

Materiaal van de warmtewisselaar: RVS (100%) - ontworpen om te werken met gechloreerd water, zelfs sterk gechloreerd water.

Bestemming (vloeistoffen) - de warmtewisselaar met buizenbundel voor zwembaden B600 ✅ is ontworpen voor zoet water, het gebruik met water dat zoutadditieven bevat of zeewater wordt niet aanbevolen. Als u een zwembad met zeewater heeft of zout aan het water toevoegt, moet u een warmtewisselaar van titanium (Ti-) gebruiken.

Nominale stromen:

• Verwarmingsvloeistof / warmtebronzijde: 66 l/min
• Verwarmde vloeistof / zwembadwater: 432 l/min

Werkdruk: tot 6 bar - Testdruk: 10 bar

Aansluitingen voor vloeistoffen

• 2x 2 inch - aansluitingen voor de verwarmingsvloeistof - K1 en K4
• 2x 2 1/2 inch - aansluitingen voor de verwarmde vloeistof - K3 en K2

Volume van het zwembad (aanbevolen):

• Tot 200 m³ nominaal, bij een temperatuurverschil tussen de media van ongeveer 60 °C en adequate stromingsniveaus.
• Bij onvoldoende verwarmingsparameters kan het aanbevolen volume mogelijk niet adequaat worden ondersteund door de warmtewisselaar. In de praktijk beheert de warmtewisselaar B600 met lage temperatuurbronnen meestal zwembaden in het bereik van 100-150 m³ (de juiste selectie van het apparaat vereist de juiste kwalificaties).

Afmetingen:

• Lengte met wateraansluitingen: 860 mm
• Diameter: 113 mm

Aansluitmethode van de warmtewisselaar voor zwembaden B600 175 kW

• K1 - inlaat verwarmingsvloeistof
• K2 - uitlaat verwarmde vloeistof
• K3 - inlaat te verwarmen vloeistof
• K4 - uitlaat verwarmingsvloeistof

Warmtewisselaars voor zwembaden worden in tegenstroom aangesloten, zoals weergegeven in de afbeelding hierboven, om maximale efficiëntie in de warmteoverdracht te garanderen.
