Wat is een mengkraan en waarvoor wordt het gebruikt?
Een mengkraan is een onderdeel van de leidingen waarmee de centrale verwarming kan worden geregeld door het mengen van het verwarmingsmedium (heet water uit de warmtebron, bijvoorbeeld een ketel) en het retourwater uit het verwarmingssysteem (d.w.z. afgekoeld water dat terugkeert uit het systeem, waar het zijn warmte heeft afgegeven aan de radiatoren of vloerverwarming). De mengkraan biedt dus de mogelijkheid om de temperatuur van het verwarmingsmedium te regelen door het water te mengen.
Dit stelt ons in staat om beide mediums te mengen en zo de meest gunstige temperatuur aan beide zijden van het CV-systeem te bereiken (d.w.z. aan de kant van de warmtebron - bijvoorbeeld een verwarmingsketel of haard en aan de kant van het afgiftesysteem, dat wil zeggen onze centrale verwarming).
✅ Mengkranen - mengers - zijn meestal beschikbaar in twee varianten - driewegkranen en vierwegkranen. Natuurlijk zijn er ook zelden kranen met meer wegen.
Welke mengkraan is beter? Driewegkraan of vierwegkraan?
Welke mengkraan moet je gebruiken?
✅ Dit is een vraag voor CV-ontwerpers, installateurs of degenen die bekend zijn met de installatie, omdat het specifiek afhangt van de kenmerken van het gebouw en het verwarmingsplan voor dat gebouw. Het is niet zo dat bijvoorbeeld een driewegkraan beter is dan een vierwegkraan of omgekeerd. Elk biedt een iets andere configuratie, en zonder het gebouw te inspecteren of op zijn minst de basisprincipes van de betreffende centrale verwarming te kennen, is het moeilijk om de juiste mengkraan te kiezen.
Driewegkraan - werkingsprincipe
Van de mengers is de driewegkraan veruit de meest populaire - het is het gemakkelijkst om de werking ervan te begrijpen. Hieronder bevindt zich het werkingsschema van de driewegkraan:
Het schema toont 3 posities die ons helpen de werking te begrijpen. De eerste positie aan de linkerkant toont geen menging; de kraan staat ingesteld op geen menging, waarbij de onderste weg, die het koude medium toelaat, is afgesloten.
Het tweede (middelste) schema toont de tussenpositie van de driewegkraan, waarbij uit de uitgaande weg (aan de rechterkant op elk schema) een gemengd medium komt, bijvoorbeeld in een verhouding van 50/50.
De derde en laatste positie toont een situatie waarin de toevoer van het warme medium is afgesloten en alleen koud water wordt doorgelaten. Uiteraard is dit slechts een schematische weergave; er zijn tientallen of zelfs honderden tussenposities mogelijk, aangezien de hendels van de kranen in elke gewenste hoek kunnen werken.
Waarom gebruiken we mengkranen in een CV-installatie?
- ✅ Het hoofddoel van het gebruik van mengers is het voorkomen van "koude retour". Door het mengen van media kunnen we de temperatuur van het water dat terugkeert naar de CV-ketel (of een andere warmtebron, zoals een haard met een watermantel, elektrische ketel of warmtepomp) verhogen. Het verhogen van de retourtemperatuur voorkomt condensatie van stoom op de wanden van de ketel of het verwarmingsapparaat dat we gebruiken. Dit betekent dat we op de lange termijn corrosie binnenin de ketel vermijden.
- Het is duidelijk dat corrosie, oftewel roestvorming van stalen onderdelen in de ketel, van groot belang is voor de levensduur en werking ervan. Veel fabrikanten van verwarmingsketels stellen de garantie op het apparaat zelfs afhankelijk van de aanwezigheid van een mengkraan, of dit nu een driewegkraan of vierwegkraan is.
- Mengkranen zorgen voor een gelijkmatige belasting van alle warmteverbruikers, zoals radiatoren en verdelers van afzonderlijke vloerverwarmingslussen. Hierdoor krijgen we controle over ons verwarmingssysteem, zonder onderverwarmde kamers enzovoort.
- Mengers maken het gemakkelijk om de temperatuur aan de verwarmingskant van het systeem te regelen, dus eenvoudigweg in het appartement of huis, naar onze behoefte, gemak en wens.
- Driewegkranen en vierwegkranen leiden tot besparingen op de brandstofkosten van de ketel, en dus ook op geld, omdat ze de werking van de ketel op de meest voordelige manier in evenwicht brengen.
Hoe stel je een driewegkraan in om de zogenaamde koude retour te beperken?

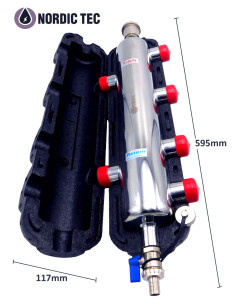

Koude retour is zeer schadelijk, vooral voor moderne verwarmingsapparaten zoals gasboilers. Om dit te beperken - of idealiter volledig te elimineren, kan het circuit worden verkort door een hydraulische scheidingsbrug op de juiste plaats te monteren, of door het systeem in tweeën te splitsen met behulp van een platenwisselaar.
✅ Er is echter een goedkopere en eenvoudigere methode: dit kan worden gedaan door middel van mengen, dat wil zeggen de installatie van een driewegkraan of vierwegkraan. Om corrosie van de ketel te voorkomen, moet de kraan zo worden ingesteld dat het water dat terugkeert naar de CV-ketel niet lager is dan 50-55°C (er zijn verschillende gegevens beschikbaar die rond deze grens schommelen).
Natuurlijk, als het gaat om lage temperatuursystemen waarbij het apparaat bijvoorbeeld op 45°C werkt, zoals bij condensatieketels of warmtepompen, moet de retourtemperatuur dienovereenkomstig lager zijn. Het gaat erom dat het temperatuurverschil niet groter is dan 10°C, en bij voorkeur 5°C, voor gevoeligere apparaten.
Dit geldt voornamelijk voor stalen ketels. Oude gietijzeren ketels vereisen geen mengen, hoewel dit ook om andere redenen kan worden gebruikt, bijvoorbeeld om de mogelijkheid te hebben om de temperatuur te regelen. Gietijzeren CV-ketels worden echter steeds zeldzamer.
Waarvoor dient een driewegkraan met aandrijving?
Een driewegkraan met aandrijving is een meer geavanceerde versie van een mengkraan - natuurlijk kan het ook gaan om een vierwegkraan met aandrijving. In de basisuitvoering hebben mengkranen meestal een handvat voor handmatige bediening, maar in moderne centrale verwarmingssystemen waarderen we vooral de automatische werking. Daarom opent en sluit een driewegkraan met een aandrijving zichzelf wanneer dat nodig is, en kunnen we deze bedienen vanaf een controller aan de muur in de kamer of zelfs via een smartphone.
Een driewegkraan met aandrijving is vaak een essentieel onderdeel in nieuwe HVAC-systemen (Verwarming, Ventilatie en Airconditioning) of andere industriële systemen, waaronder koeltechnieken. De hoofdfunctie van een dergelijke geautomatiseerde mengkraan is het regelen van de waterstroom, maar op een manier die het mogelijk maakt om de stroomrichting te veranderen of deze te blokkeren zonder handmatige bediening.
De driewegkraan heeft drie uitgangen die kunnen worden gebruikt voor het leiden, mengen of scheiden van het medium - dat weten we. ✅ De aandrijving, die op deze mengkraan is gemonteerd, is verantwoordelijk voor het besturen van de beweging van de kraan (openen/sluiten van de stroom), waardoor automatische of afstandsbediening mogelijk is. Hierdoor is de driewegkraan met aandrijving uitermate handig bij het regelen van temperatuur, vloeistof- of gasstromen en het handhaven van optimale omstandigheden in verschillende industriële processen en HVAC-installaties.
Mengkranen in pompengroepen | Nordicte-shop.nl
Mengkranen in meng-pompengroepen spelen een belangrijke rol bij het waarborgen van een optimale balans van vloeistofstromen in verwarmings- of koelsystemen, waarvoor we zogenaamde meng-pompengroepen gebruiken. Dit zijn geavanceerde apparaten die de temperatuur en druk regelen en meestal ook een terugslagklep bevatten om terugstroming van water te voorkomen.
✅ In pompengroepen worden mengkranen meestal gebruikt om de temperatuur van vloerverwarming of traditionele verwarmingssystemen (radiatoren) te regelen, waar het handhaven van een constante kamertemperatuur vereist is. Dankzij de mogelijkheid om de verhouding van warm en koud water correct aan te passen, maken mengkranen het mogelijk om het systeem aan te passen aan veranderende weersomstandigheden en de behoeften van gebruikers, wat resulteert in comfort, energiebesparing en thermisch comfort.
