Warmtewisselaar gas-vloeistof warmtepomp Ba-68-70-F 4,8m² - 50 kW

Warmtewisselaar gas-vloeistof Ba-68-70-F 50kW

Warmtewisselaar gas-vloeistof warmtepomp Ba-68-70-F 4,8m² - 50 kW

Name: Warmtewisselaar gas-vloeistof warmtepomp Ba-68-70-F 4,8m² - 50 kW
Brand: NordicTec EU
SKU: Gas-Warmtewisselaar-Ba-68-70-F
Price: 589.99 EUR
Availability: InStock

Grote freon-water warmtewisselaar 70 platen | Nordic Tec Ba-68-70-F 50 kW

Grote freon-water platenwarmtewisselaar 70 platen voor koelmiddel - vloeistof

Kanaalkenmerken:

Kanaal 1 - ϕ 22 - 7/8" | freon-koelmiddel-gas etc.
Kanaal 2 - 1", DN25 (gewend) - water, glycol - over het algemeen bestemd voor vloeistoffen

Warmtewisseloppervlak: 4,76 m²
Vermogen warmtepomp / unit / airco - 34-50 kW

Werkdruk gaszijde: < 45 bar

Isolatie voor de koelmiddel-water warmtewisselaar is een optioneel accessoire.
Het selectiemenu voor isolatie vindt u hieronder, net boven de prijs.

☑️ Snelle beschikbaarheid van freon-water warmtewisselaars en mogelijkheid tot aankoop van soldeernippels met SAE-adapter
✅ Gratis verzending naar NL & BE

Variant van accessoires voor de warmtewisselaar om uit te kiezen

Alleen een warmtewisselaar (zonder accessoires)

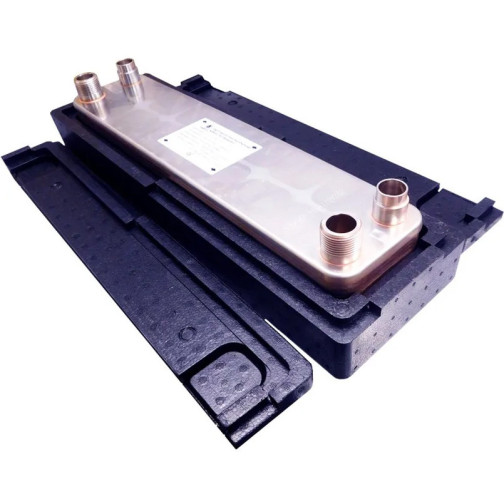

met Thermische Isolatie

Referentie Gas-Warmtewisselaar-Ba-68-70-F

€ 589,99

Inclusief belasting

Freon-water warmtewisselaar voor warmtepompen tot 50 kW

70-platen freon-water warmtewisselaar voor warmtepompen of airconditioners, ook voor grotere units in het bereik 34 - 50 kW

Technische details - Freon warmtewisselaar voor warmtepompen Ba-68-70-F:

Materiaal: Zuurbestendig RVS 316L, platen vervaardigd met vacuümmethode met koper
Nominaal thermisch vermogen warmtepomp / airco / koelunit - 34 kW - 50 kW

Parameter: Freonzijde R410a; Tskr = 40ºC,
Vloeistofzijde: Water; T-IN= 32ºC; T-OUT = 37 ºC

Bij de parameterberekening is R410a gebruikt, maar de warmtewisselaar is ook compatibel met andere koelmiddelen in installaties tot 45 bar. In de praktijk betekent dit dat hij bijna alle systemen van dit type aankan, of het nu gaat om R410a, R32, R407c, R134a of soortgelijke.

Freonaansluitingen van de warmtewisselaar: buizen met diameter ϕ 22 - 7/8" bestemd voor solderen van fittingen of buizen (ongewinde aansluiting, zie foto van de aansluiting)
Water- of vloeistofaansluitingen: gewend 1" - DN 25
Werkdruk - maximaal toelaatbaar 45 bar
Testdruk voor commercialisering - > 60 bar
Doorstroming - 22 m3/h (22 000 l/h)

Controle: ✅ SAE adapterfittingen voor solderen aan buizen van Ba-68-F warmtewisselaars

Warmtewisseloppervlak tussen freon en water - Nordic Tec Ba-68-70-F warmtewisselaar: 4,76 m²

Warmtewisseloppervlak tussen freon en water - Nordic Tec Ba-68-70-F warmtewisselaar

De freon-water warmtewisselaar Ba-68-70-F is momenteel de grootste warmtewisselaar voor deze toepassing in de Nordic Tec catalogus. Hij beschikt over een warmtewisseloppervlak van 4,76 m², wat het mogelijk maakt om zeer grote warmtepompsystemen en koelunits te bedienen, met een vermogen tot 50 kW volgens de parameters in de specificaties.

Kleinere freonwisselaars aangegeven in de grafiek - zoals de Ba-68-40-F of Ba-68-60-F zijn ook beschikbaar in onze winkel.

Afmetingen - freon-water warmtewisselaar Ba-68-70-F

Lengte (A) - 526 mm
Breedte (B) - 119 mm
Dikte (F) - 174 mm
Afstand tussen aansluitingen (C) - 470 mm
Afstand tussen aansluitingen (D) - 63 mm
