platenwisselaar boiler + isolatie Ba-32-70

apv warmtewisselaar met 70-platen Nordic Tec

warmtewisselaar water warmtepomp Nordic Tec Ba-32-70 1"

Warmtewisselaar Nordic Tec Ba-32-70 1" 390 kW

Nordic Tec Ba-32-70 Warmtewisselaar voor warmtepomp monoblock

Platenwisselaar Nordic tec voor warmtepomp Ba-32-70

Aantal platen: 70
Verbindingen: 1" BSP
Platenwisselaar - oppervlak: 2,240 m²

Warmtewisselaar van 390 kW voor monoblok/split warmtepompen (water/water of water/glycol), maar ook voor traditionele verwarmingsbronnen zoals grote CV-ketels en tapwaterverwarming.

✅ Gratis levering van deze platenwisselaar in Nederland en België

Variant van accessoires voor de warmtewisselaar om uit te kiezen

Alleen een warmtewisselaar (zonder accessoires)

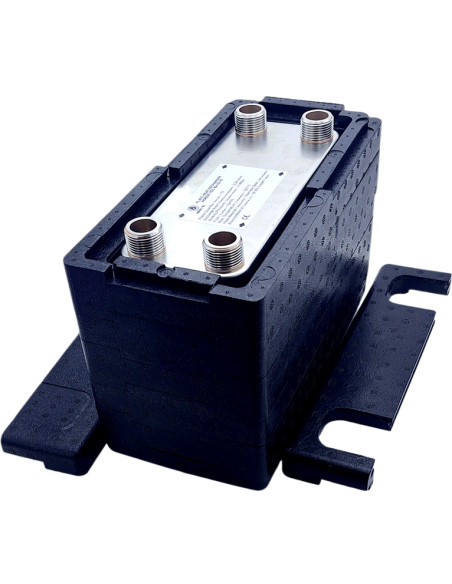

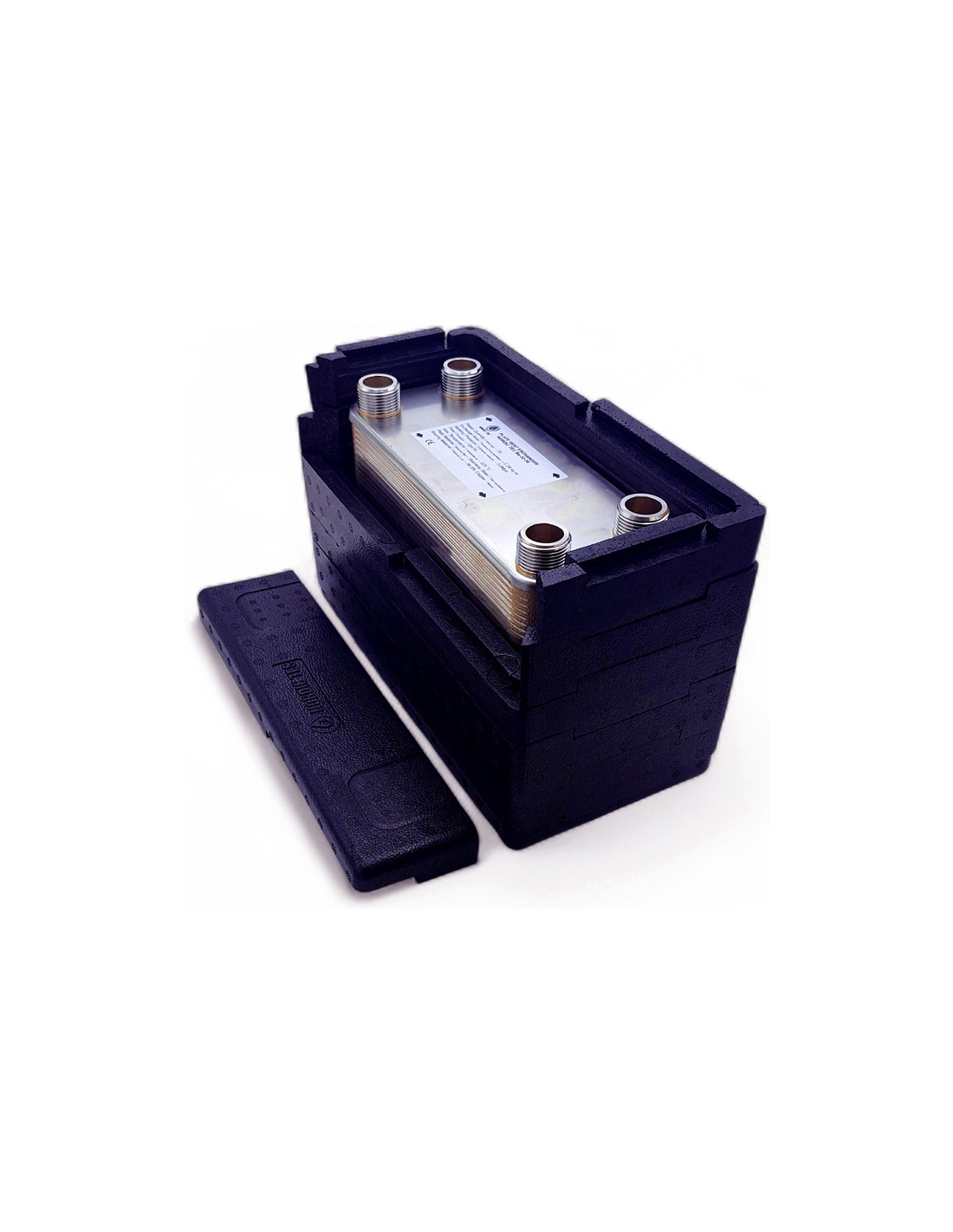

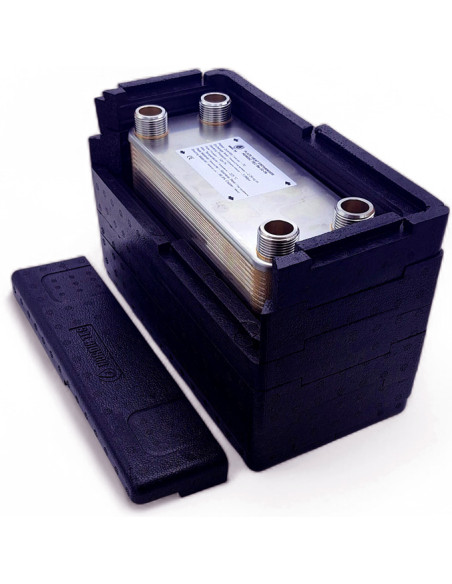

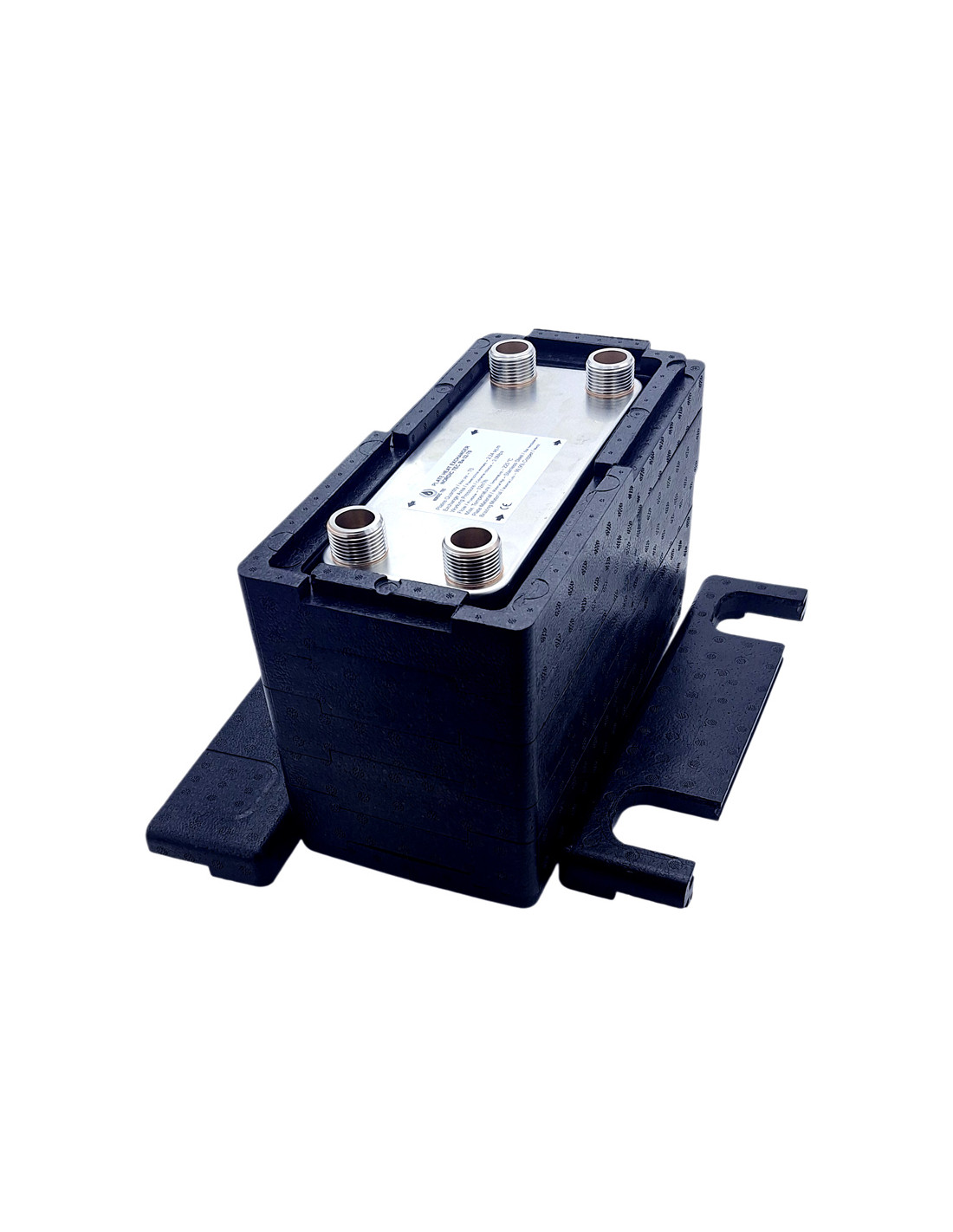

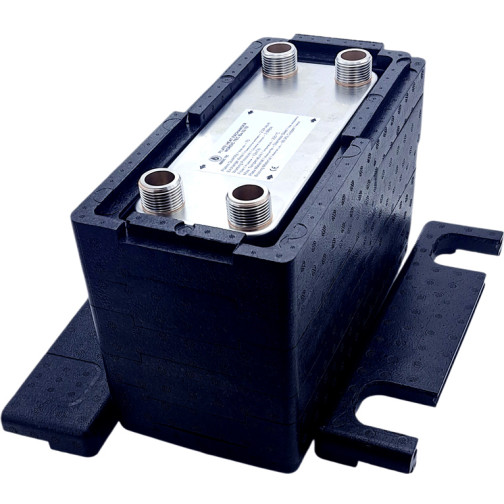

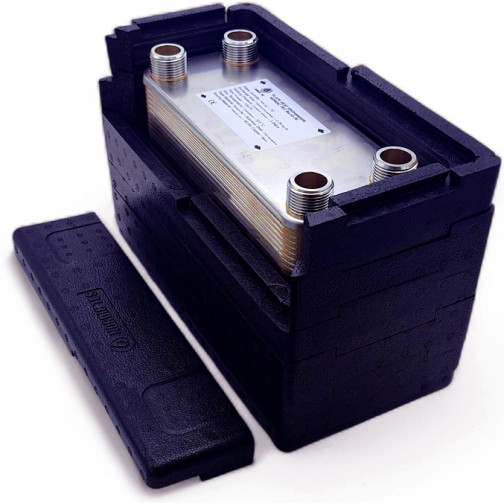

met Thermische Isolatie

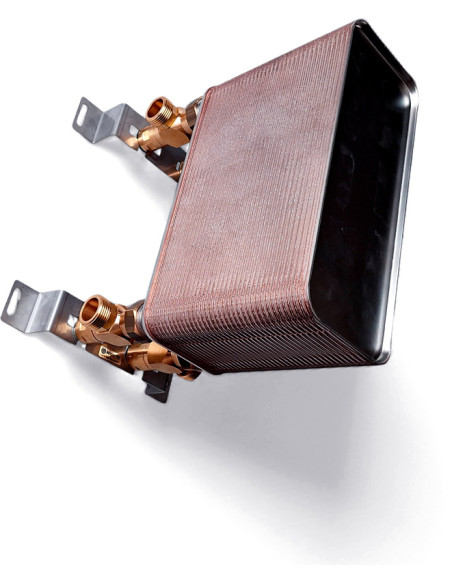

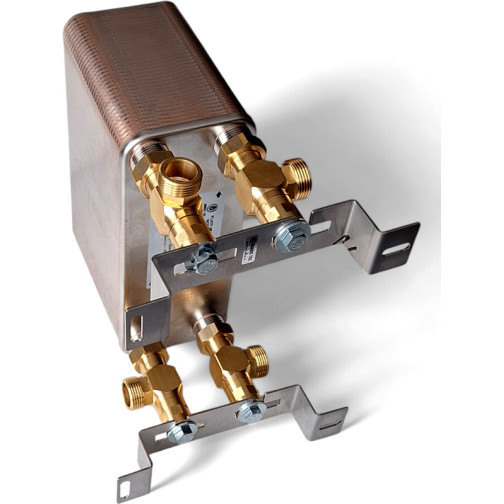

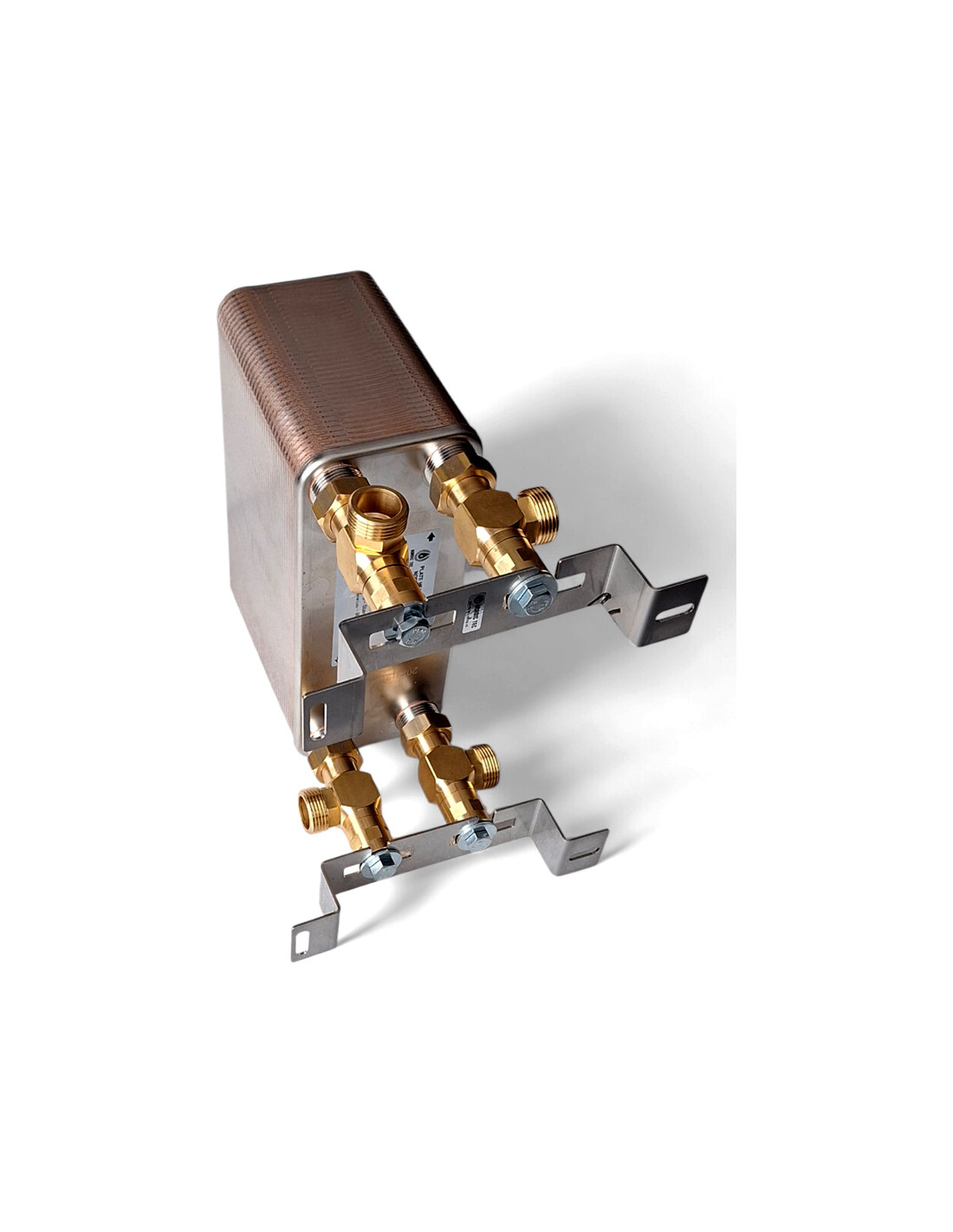

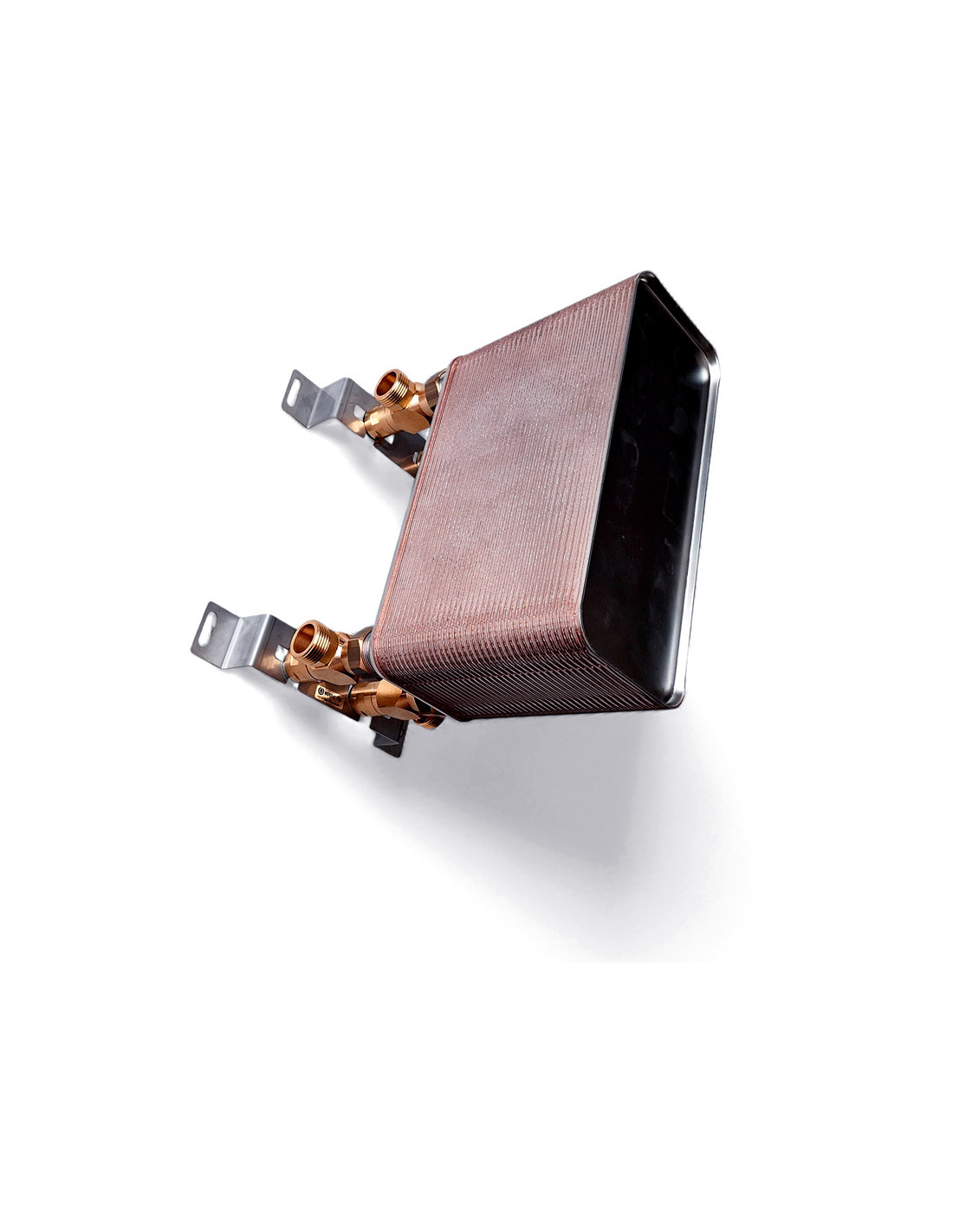

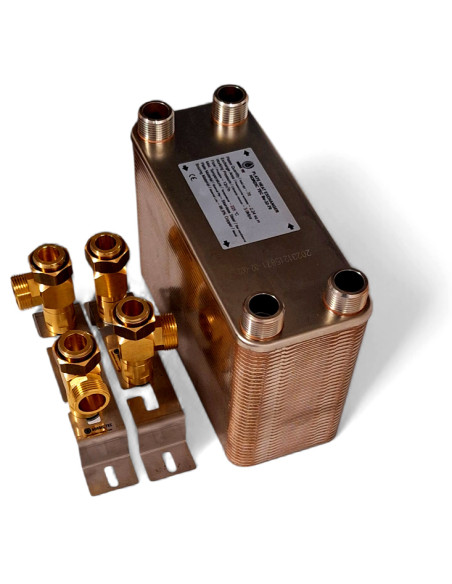

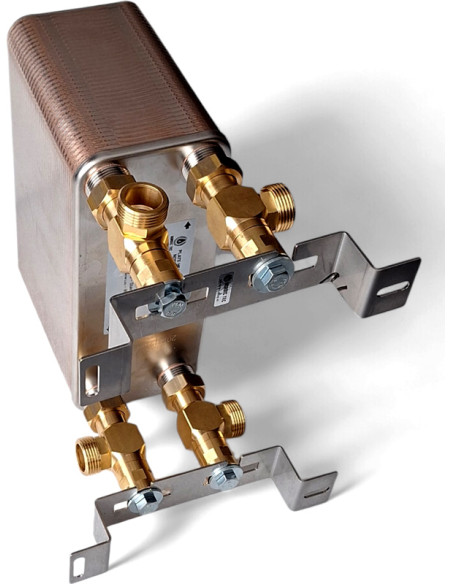

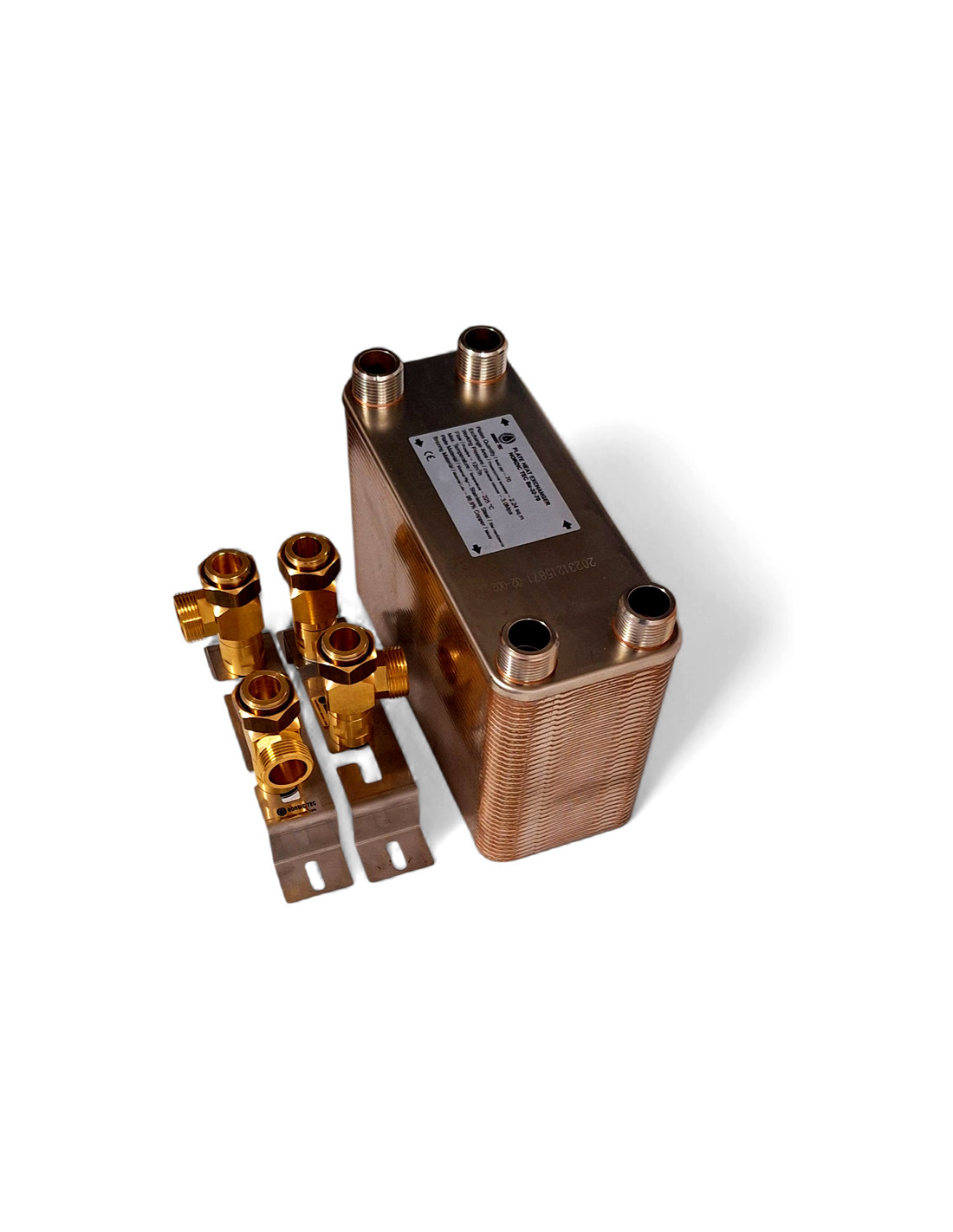

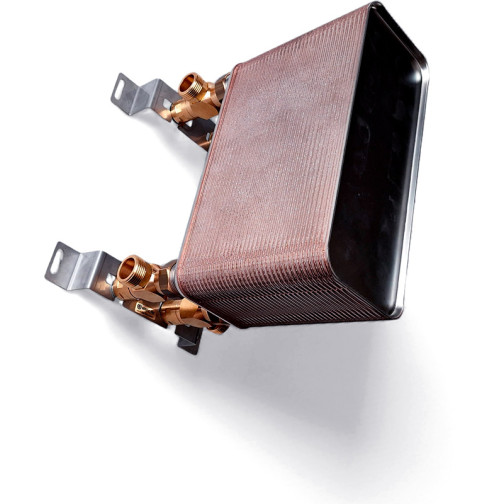

met een Muurbeugel

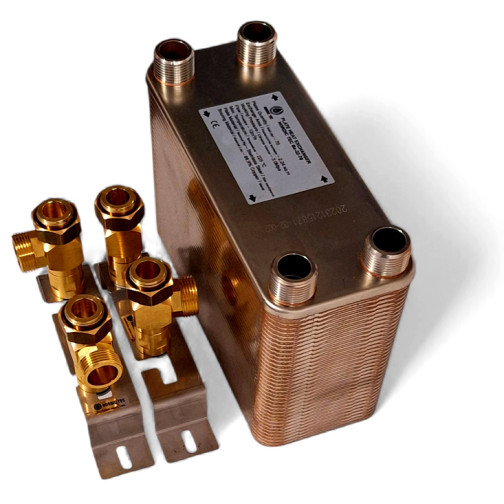

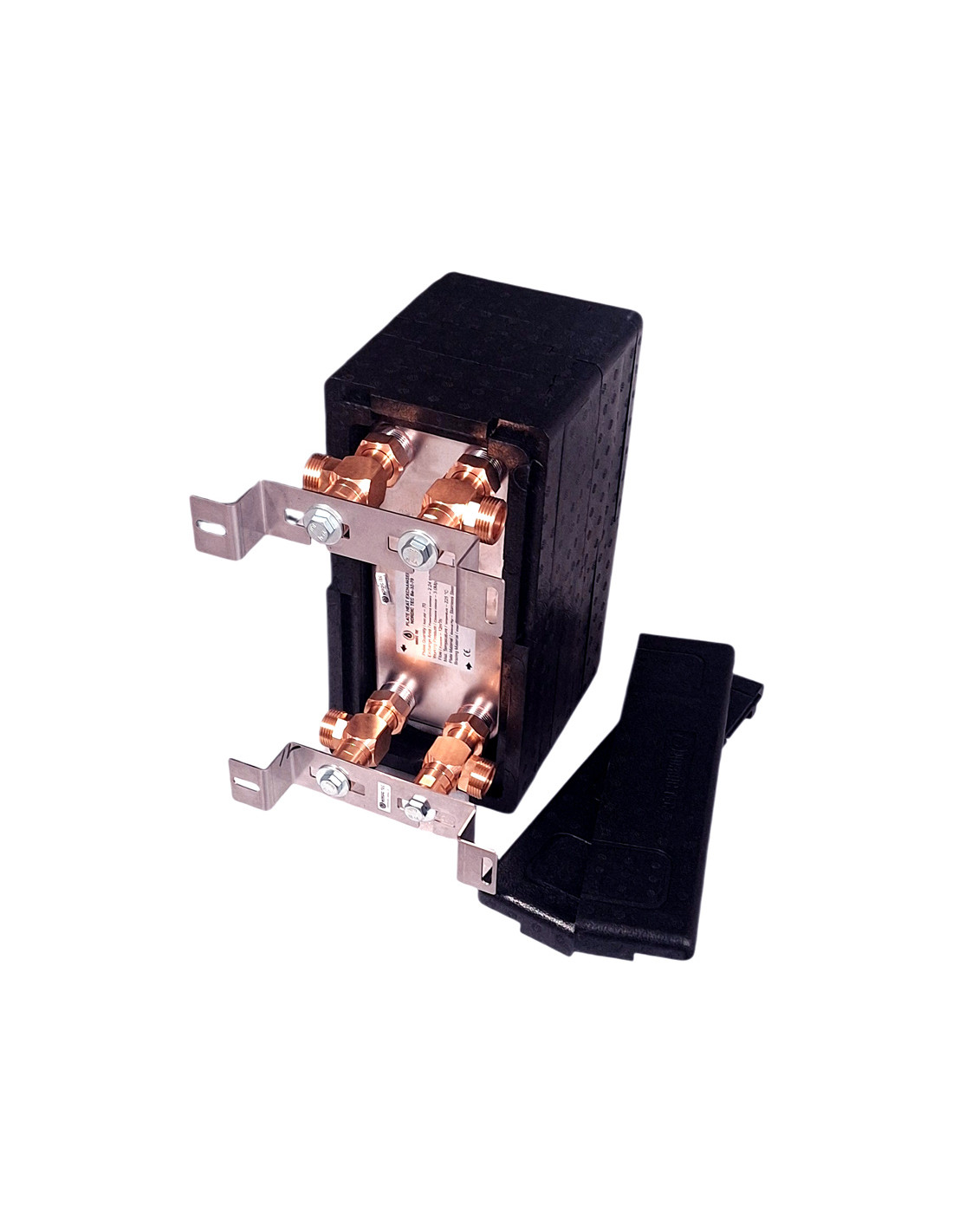

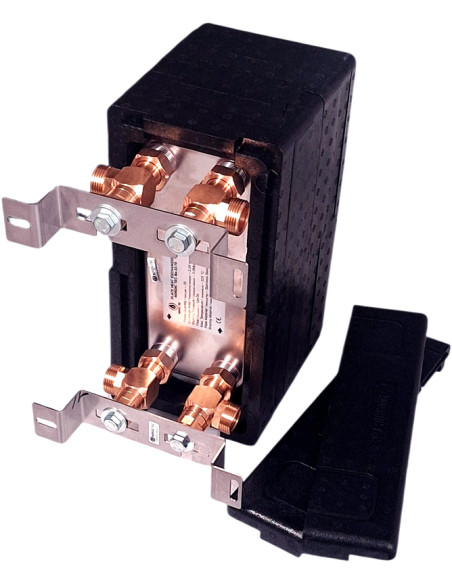

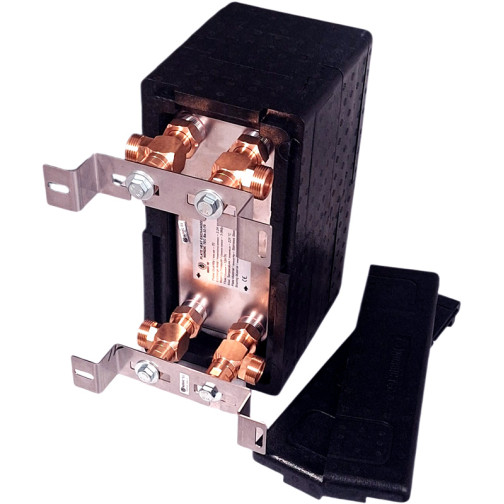

FULL SET (met een wandbeugel en isolatie)

Referentie SK Ba-32-70

€ 331,99

Inclusief belasting

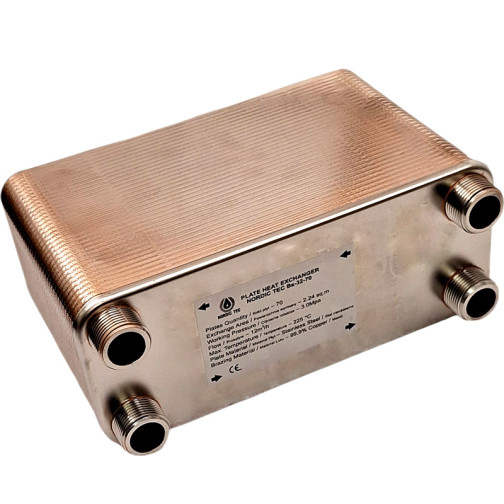

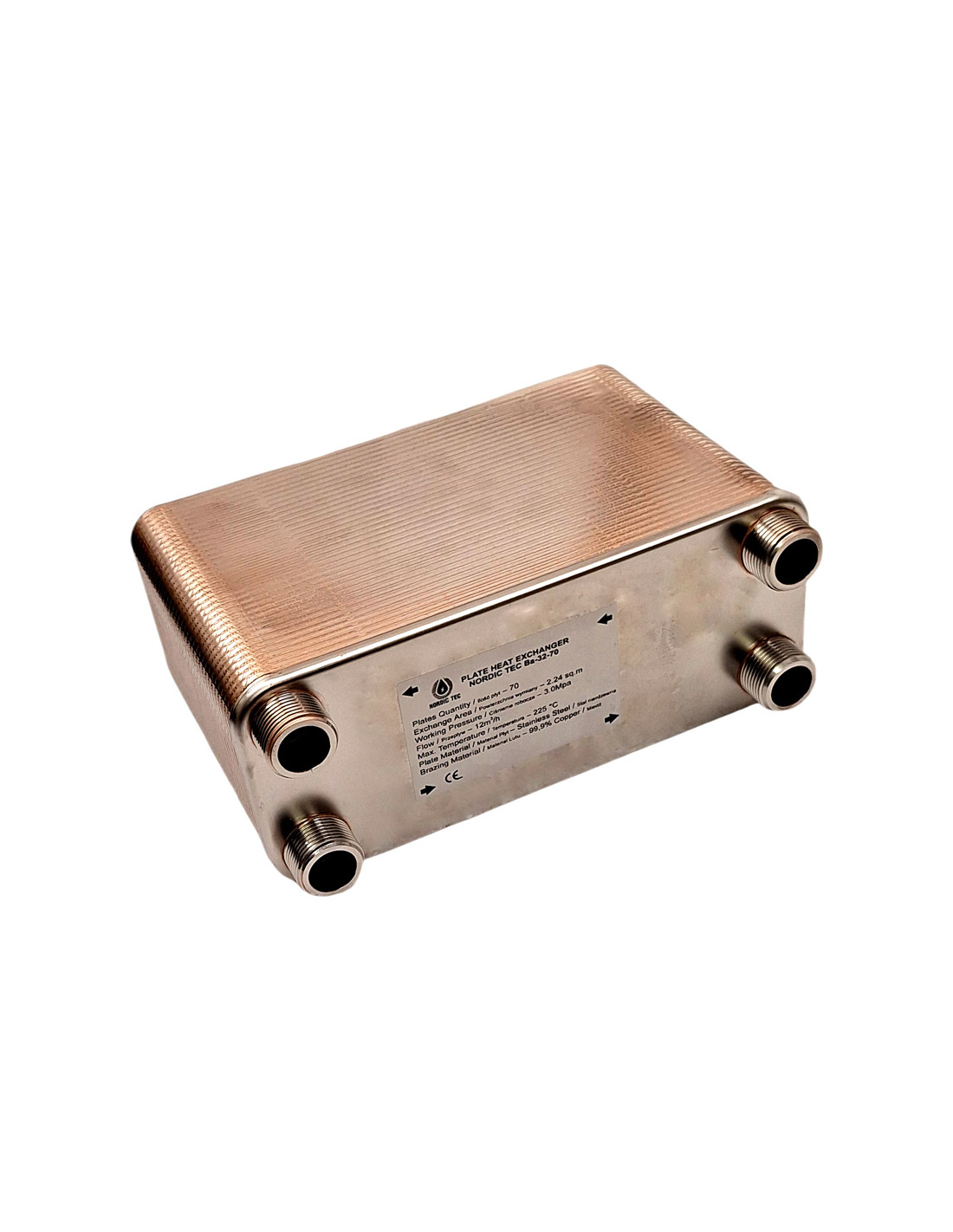

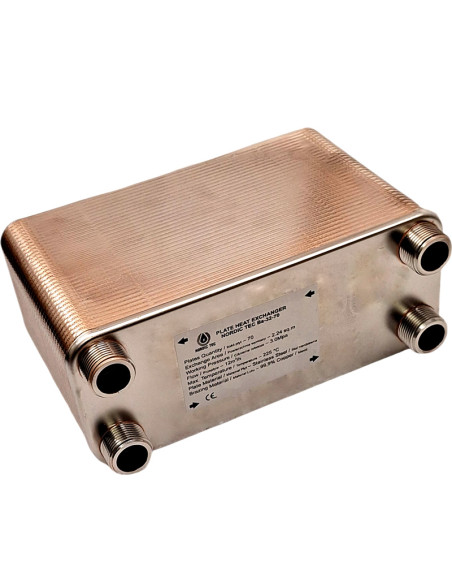

Platenwarmtewisselaar Nordic Tec Ba-32-70 - 4x 1", 70 platen

Klassieke platenwarmtewisselaar van 390 kW met 1" aansluitingen en 70 platen. Dit model wordt vaak gebruikt voor monoblock-warmtepompen om het glycolcircuit van het watercircuit te scheiden.

Warmtewisselaar centrale verwarming Ba-32-70

Specificaties - Platenwarmtewisselaar Ba-32-70:

RVS 316L, Soldermateriaal - 99,9% Cu
Verbindingen: 4x 1", DN25
Werkdruk - <30 bar
Test druk - 45-60 bar
Max. temperatuur +230 ° C
Max. debiet: 12m³/h

Warmteoverdracht - Platenwisselaar Ba-32-70 : 2.240m²

Warmtewisselaarsparameters Ba-32-70 met 1"

Hierboven staat een grafiek die de verwarmingsoppervlakte laat zien - dat wil zeggen het actieve oppervlak van de stalen platen in de platenwisselaars Nordic Tec Ba-32, afhankelijk van het aantal platen. Warmtewisselaar Ba-32-70 heeft er 70, wat resulteert in een totaal oppervlak van 2,24 vierkante meter. Hieronder leer je wat deze waarde in de praktijk betekent - omdat het verwarmingsoppervlak de belangrijkste factor is bij de selectie van een platenwarmtewisselaar voor een verwarmingsketel of warmtepomp - of voor elk ander gebruik. In de praktijk bepaalt het oppervlak van de platen hoeveel kW vermogen een ketel of warmtepomp kan hebben - welke correct worden bediend door het specifieke model van de platenwisselaar. Het aangegeven oppervlak van 2,24 m² plaatst dit model als vrij groot en vrij efficiënt, waardoor het mogelijk is om behoorlijk stevige warmtebronnen te bedienen - zoals hieronder beschreven.

Dimensies - Platenwisselaar Ba-32-70:

Onze apparaten moeten worden aangesloten volgens het tegenstroomprincipe.

________________

De meest voorkomende toepassingen van de Ba-32-70 platenwarmtewisselaar:

Installaties met warmtepompen, met of zonder warmtebuffer, in opties met glycol of water - met een warmtepompvermogen tot enkele tientallen kW, zowel voor splits als monoblokken / warmtewisselaar voor warmtepomp
Platenwarmtewisselaar voor: Centrale verwarmingsinstallaties met een kolenkachel tot ongeveer 70kW / platenwarmtewisselaar voor kolenketel
Systemen met een eco-kolenkachel tot ongeveer 80kW (gecombineerde systemen - gesloten / open) / platenwarmtewisselaar voor eco-kolenketel
Bediening van een condensatieketel of meerdere cascadeschakeling ketels met een vermogen van 60-70 kW, afhankelijk van de systeemparameters / platenwisselaar voor gasboiler
Het aansluiten van pelletketels op grote gebouwen, bijvoorbeeld commerciële / Platenwarmtewisselaar voor pelletketel
Het bereiden van warm tapwater in systemen zonder boiler / warmtewisselaar voor DHW
Samenwerking met een glycol-luchtverhitter in het verwarmen van hallen en magazijnen / warmtewisselaar voor luchtverhitter
Het verwarmen van grote gebouwen, zoals hotels, winkels in samenwerking met het stedelijk warmtenet / platenwarmtewisselaar voor stedelijke netwerken

Platenwisselaar voor warmtepomp 8 kW - 16 kW | Monoblock

De warmtewisselaar Ba-32-70 wordt meestal verkocht - als platenwisselaar voor warmtepompen en wordt doorgaans gebruikt om de warmtepomp te scheiden van het CV-systeem. Dit gebeurt meestal omdat de beslissing wordt genomen om de warmtepompkring te vullen met glycol (een vrij gebruikelijke praktijk bij monoblock-warmtepompen) - maar ook om de warmtepompkring te scheiden van bijvoorbeeld een oud open systeem ( dit gebeurt ook bij split-systemen ). Dit model - warmtewisselaar Ba-32-70 is perfect geschikt als platenwisselaar voor warmtepompen van 8 kW tot 16 kW, in sommige gevallen zelfs tot 18 kW, afhankelijk van de toevoertemperaturen, de staat van de installatie en het gebruik van glycol (zoals bij monoblocks) of water. Over het algemeen moet bij het selecteren van een platenwisselaar voor een warmtepomp voor elke 10 kW tussen 1,5 m² en 3,0 m² plaatoppervlakte worden overwogen voor een monoblock-warmtepomp die op glycol werkt - of 1,2-2,5 m² per 10 kW voor een warmtepomp die op water werkt. Het bereik is zeer breed en de belangrijkste factor is de geplande bedrijfstemperatuur.
Een grotere platenwisselaar is nodig voor systemen met lage temperaturen (bijvoorbeeld wanneer het hele systeem werkt met vloerverwarming).

Platenwisselaar voor grote ketels 70 kW en 80 kW | Nordic Tec Ba-32-70

Echter, de platenwisselaar Ba-32-70 is ook zeer geschikt voor meer conventionele warmtebronnen zoals ketels. In dit geval, vanwege het veel grotere thermische traagheidsvermogen van de warmtebron, kan het vermogen veel hoger zijn dan bij moderne warmtepompen . De Ba-32-70 platenwisselaar kan gemakkelijk grote verwarmingsketels of zelfs cascades van ketels bedienen die het warmteverbruik van eengezinswoningen aanzienlijk overstijgen. Dit is een platenwarmtewisselaar die moeiteloos warmte kan overdragen van ketels met een vermogen van 70 kW tot 80 kW - en in sommige gevallen zelfs meer. Men zou kunnen stellen dat de Ba-32-70 een model is dat ook gemakkelijk kan worden toegepast in grote industriële gebouwen.

Het type brandstof waarop de ketel werkt, is hier niet zo relevant - het kan een kolenketel, een houtketel, een pelletketel of een condensatieketel (gas) zijn.

Controleer ook:

Platenwarmtewisselaars koudemiddel-water - voor warmtepomp - die kunnen werken bij hoge drukken - zelfs tot 45 bar

Hoe kiest u een warmtewisselaar? | Ba-32-70

Het kiezen van de juiste warmtewisselaar kan een uitdaging zijn vanwege de verscheidenheid aan toepassingen en parameters, zoals het type media, elk met zijn eigen specifieke warmtecapaciteit, stroomsnelheden, aanvangstemperaturen, koel- of verwarmingsdoelen en vermogen in kW. Nordic Tec warmtewisselaars zijn veelzijdig en kunnen samenwerken met verschillende warmtebronnen, zoals ketels, open haarden en warmtepompen. Ze kunnen worden gebruikt voor het verwarmen van zowel kleine woningen als grotere gebouwen, zoals sporthallen of openbare gebouwen. Ze zijn ook geschikt voor koelingssystemen en werken samen met de meeste beschikbare vloeibare koelmiddelen, zoals glycol.

Het is gemakkelijker om de vraag "Hoe kiest u een warmtewisselaar?" te beantwoorden wanneer u specifieke informatie heeft over het beoogde gebruik van de warmtewisselaars, zoals voor verwarming of koeling, en basisinformatie over dat gebruik. Als u moeite heeft met het kiezen van een warmtewisselaar, is het het beste om dit over te laten aan specialisten en neem contact met ons op.

U bent ook welkom op ons blog, waar u meer informatie kunt vinden over het kiezen van warmtewisselaars, inclusief die voor gasketels of pelletketels. Daarnaast vindt u daar een artikel dat beschrijft wat er kan gebeuren als u een te kleine platenwarmtewisselaar kiest.

Wat betekent het symbool van de warmtewisselaar - Ba-32-70?

"Ba" is onze aanduiding voor een warmtewisselaar die is gesoldeerd met de vacuümmethode , wat een klassiek platenmodel is. Het getal in het midden geeft het oppervlak van warmteoverdracht van een enkele plaat aan, namelijk 0,032 m². Het getal aan het einde geeft het aantal platen aan - dit model heeft er 70. Als we hun aantal vermenigvuldigen met het oppervlak van een enkele plaat, krijgen we het totale oppervlak van het apparaat, namelijk 2,24 m² , wat een redelijk groot oppervlak is dat bijvoorbeeld warmtepompen kan bedienen, ook bij toepassingen met veeleisende lage-temperatuur vloerverwarming. Dit is natuurlijk slechts één voorbeeld.
Al onze symbolen voor platenwarmtewisselaars zijn gebaseerd op deze sleutel.
