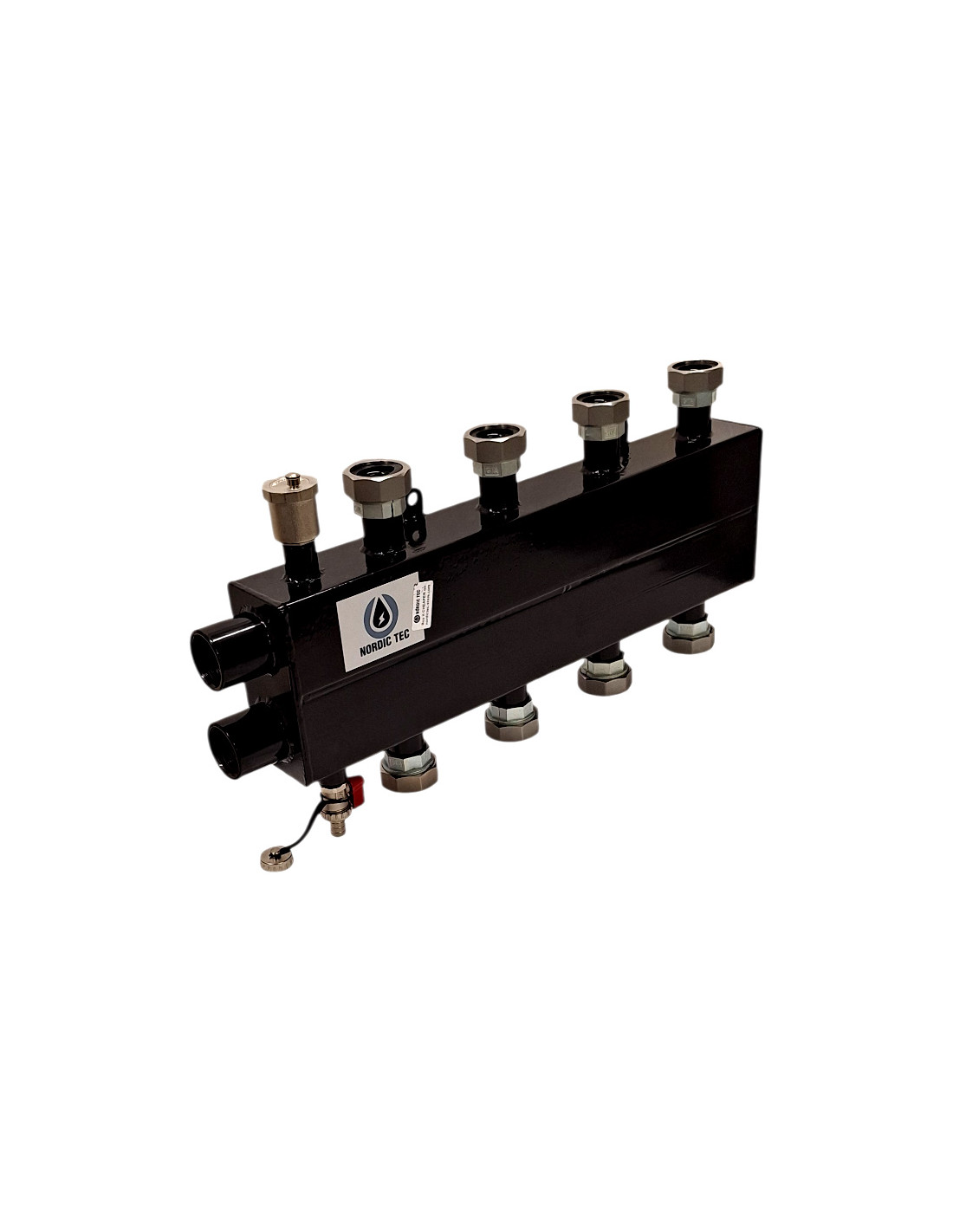

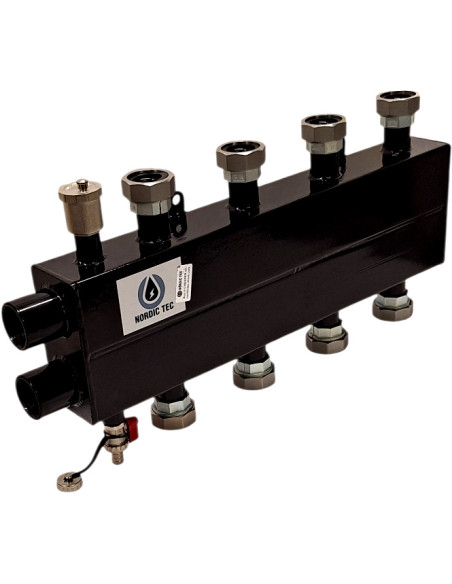

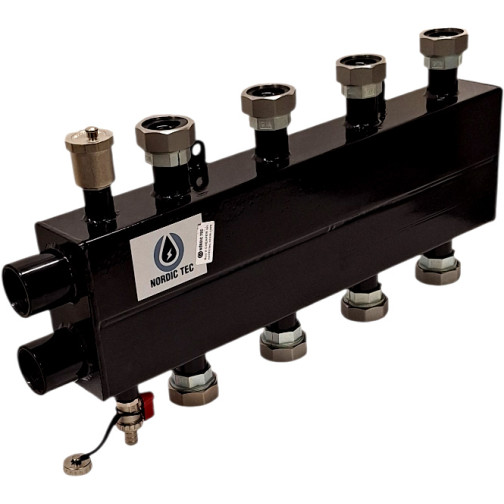

Open Verdeler-evenwichtsfles Nordic Tec 2+2
Open Verdeler-Evenwichtsfles 4-weg | Nordic Tec 2+2
Open Verdeler-evenwichtsfles voor uitgebreide Heizungsanlage, ketelverdeler 4-weg. Technische specificatie:
- Materiaal van de Open Verdeler-evenwichtsfles: behuizing van gelakt staal S304,
- Maximale werkdruk: 6 bar (werking bij hogere druk wordt niet aanbevolen)
- Testdruk: >10 bar
- Temperatuurbereik: 0 tot 110 °C
- Medium: water, glycol evenals alle niet-agressieve media
- Maximaal aanbevolen debiet op de aansluitingen: 2,5 m3/h (primair) en 6 m3/h (secundair)
- De Open Verdeler-evenwichtsfles is uitgerust met ontluchtingsventiel en aftapkraan in de levering inbegrepen.

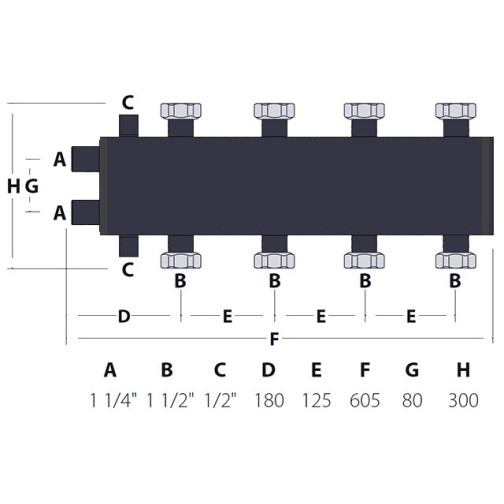

- ✅ Hartafstand tussen de uitgangen van de verwarmingskringen: 125 mm (klassieke afstand voor pompgroepen)
✅ Gratis levering binnen Nederland en België

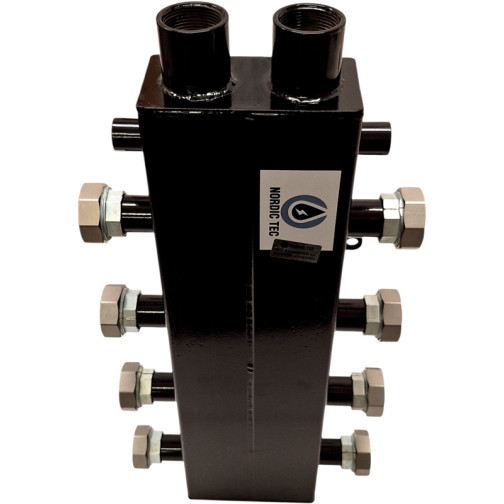

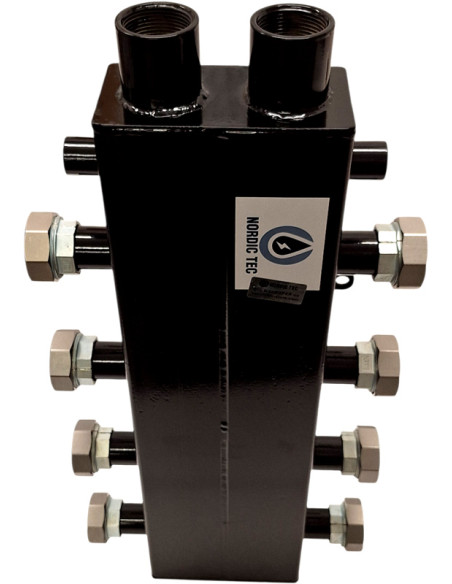

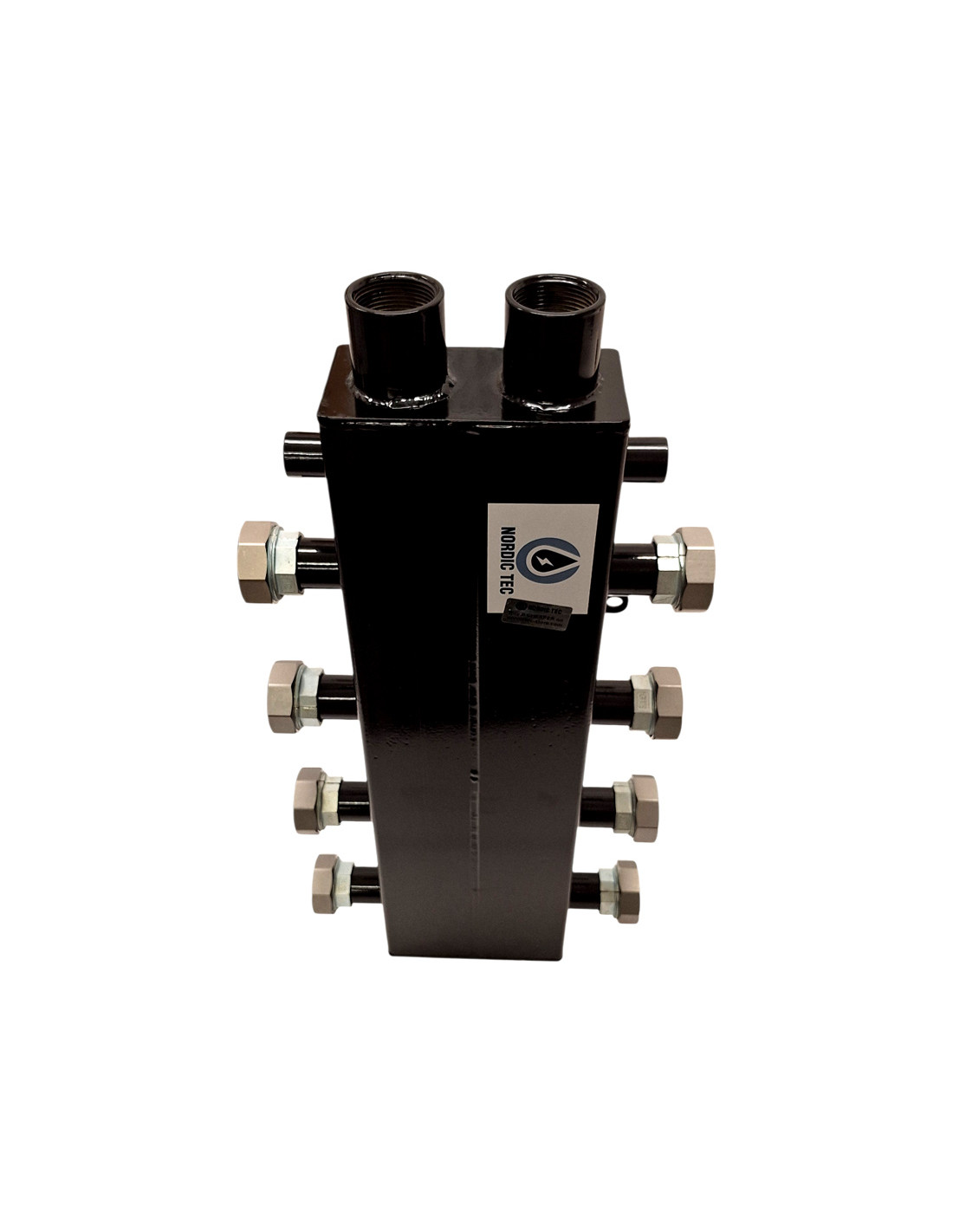

Aansluitingen van de Open Verdeler-evenwichtsfles 2+2
De aansluitingen van de Open Verdeler-evenwichtsfles 2+2 verschillen afhankelijk van hun functie in diameter:

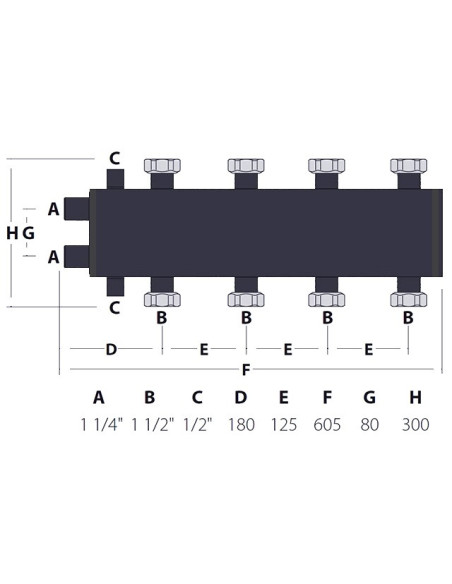

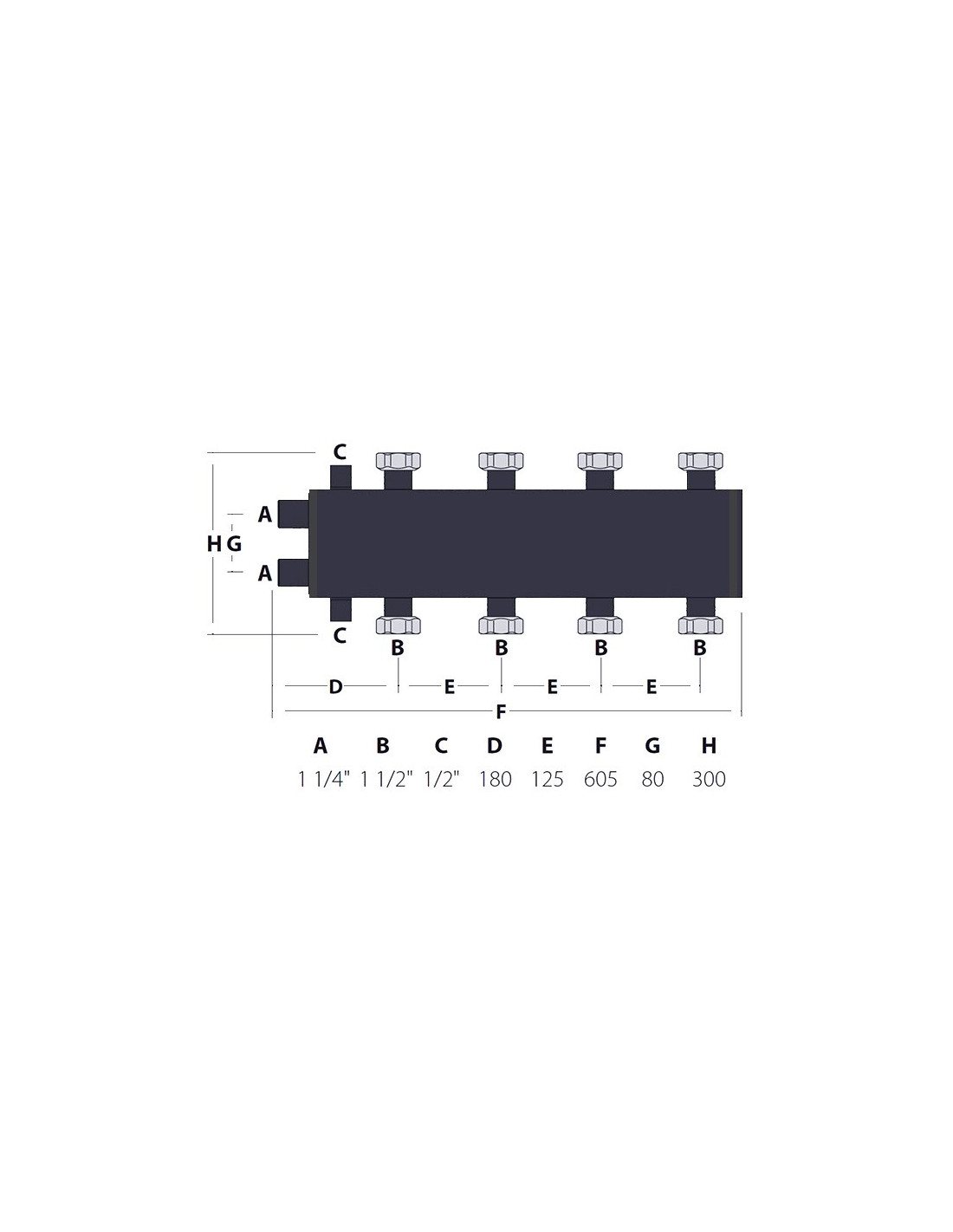

- Hoofdaansluitingen (hartafstand 90 mm): 1 1/4” IG
- Hoofdaansluitingen (hartafstand 125 mm): 1 1/4” (met wartelmoer IG 1 1/2”)
- voor de ontluchter: 1/2” IG
- voor het aftapventiel: 1/2” IG
✅ De hartafstand van de Open Verdeler-evenwichtsfles is klassiek en bedraagt 125 mm. Dit is een als standaard geldende afstand die past bij de meeste pompgroepen, ook bij pompgroepen van het merk Nordic Tec. Bovendien is deze identiek aan andere verdelers die typisch zijn voor pompgroepen.

Open Verdeler-evenwichtsfles met 4-weg verwarmingsverdeler – wat is het en hoe werkt het
Werkingsprincipe van de Open Verdeler-evenwichtsfles 2+2
Bij installaties met een ketelcirculatiepomp en extra pompen voor afzonderlijke verwarmingskringen kunnen verstoringen van debieten en drukken optreden. De verdeler maakt het mogelijk een zone met lage drukval te creëren, waarin het primaire en het secundaire circuit hydraulisch van elkaar gescheiden zijn. Het debiet in het ene circuit wordt onafhankelijk van het debiet in het andere circuit en beïnvloedt dit niet meer. Hierdoor nemen beide circuits het gewenste debiet aan dat door de gebruikte pompen wordt opgewekt, zonder overmatige verstoringen.
De verdeler bestaat uit een separator / hydraulische scheider (primair circuit) en een compacte verdeler (secundair circuit) die direct met de separator is verbonden. Na aansluiting van de aanvoerleiding (primair circuit) moet de voeding van de secundaire circuits op dezelfde kamer van de verdeler worden aangesloten. Een kruising van aanvoer en retour moet absoluut worden vermeden.
Open Verdeler-evenwichtsfles Nordic Tec 2+2 – montagepositie
De montagepositie van deze Open Verdeler-evenwichtsfles is in principe vrij te kiezen, horizontaal of verticaal, echter de horizontale aansluiting wordt aanbevolen, omdat de verticale positie het gebruik van ontluchters en aftapventielen verhindert. Bij verticale montage moet voor een externe ontluchting van het apparaat worden gezorgd en moeten de voor de ontluchter en het aftapventiel voorziene aansluitingen worden afgesloten.

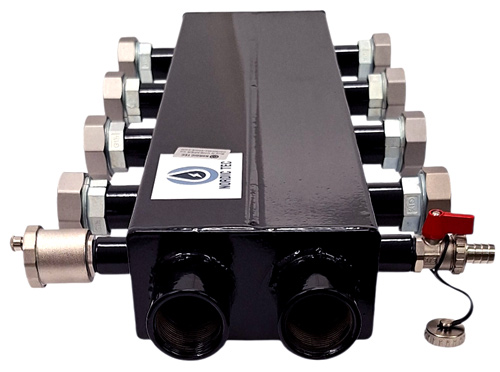

Open Verdeler-evenwichtsfles – ontluchter en aftapventiel
De 1/2”-aansluitingen (2 stuks in de buurt van de hoofdaansluitingen van de Open Verdeler-evenwichtsfles) zijn uitsluitend bestemd voor de ontluchter en het aftapventiel. Verwarmingskringen mogen daar in geen geval worden aangesloten. Bij horizontale montage moet erop worden gelet dat deze aansluitingen correct worden afgesloten.
Zowel de ontluchter als het aftapventiel zijn inbegrepen in de levering en hoeven niet apart te worden aangeschaft.

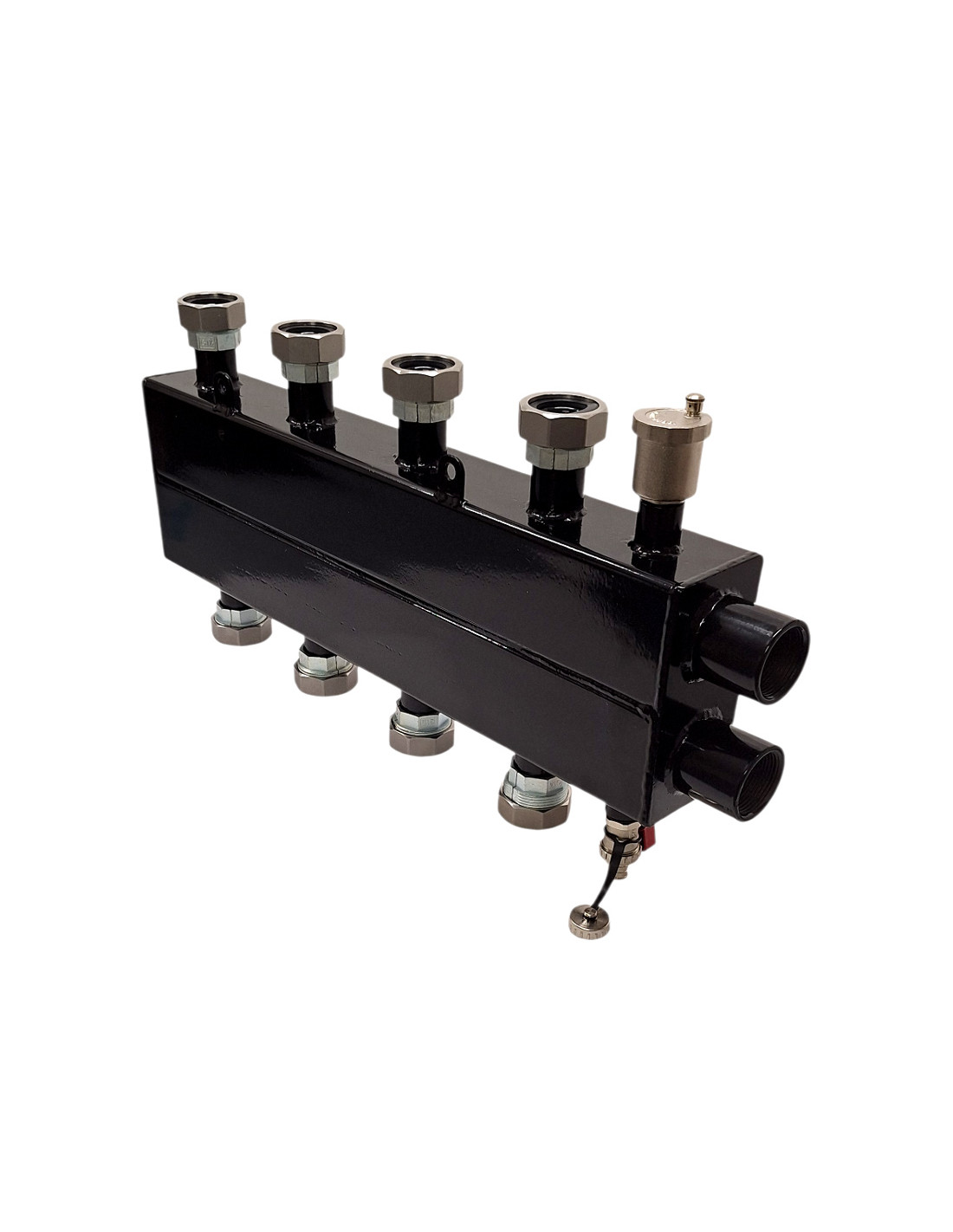

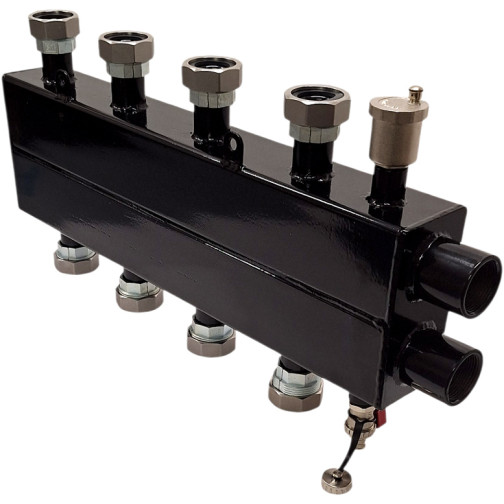

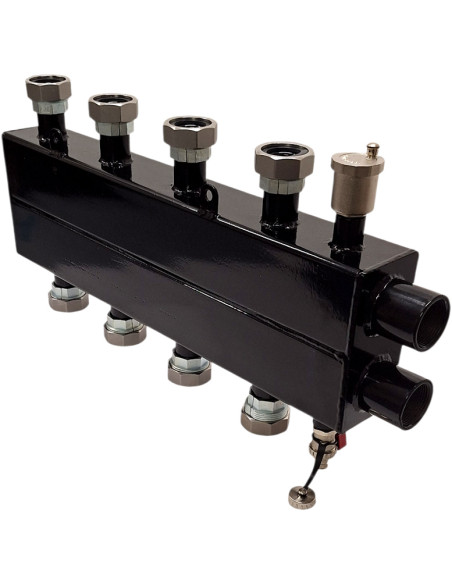

Montage van de hydraulische verdeler met de scheider 2+2
Het apparaat bestaat uit een verdeler aan de primaire zijde en een parallel geplaatste collector aan de secundaire zijde. Het apparaat kan in elke positie worden gemonteerd, maar de horizontale montage wordt aanbevolen, omdat deze het gebruik van een ontluchter en een aftapventiel mogelijk maakt.

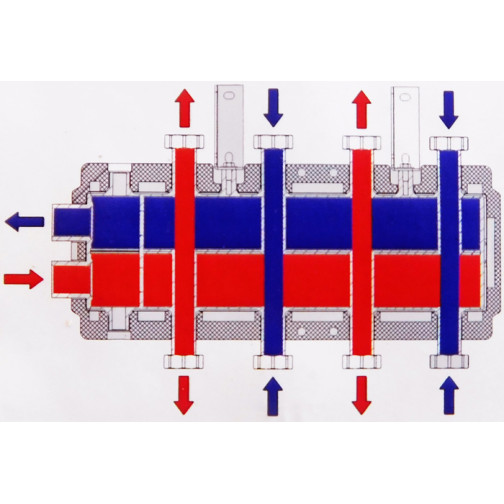

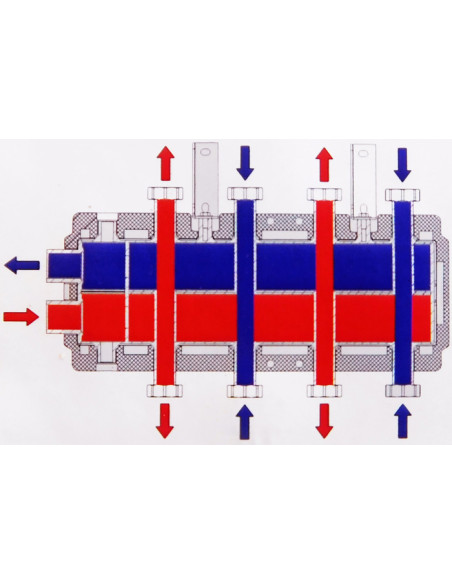

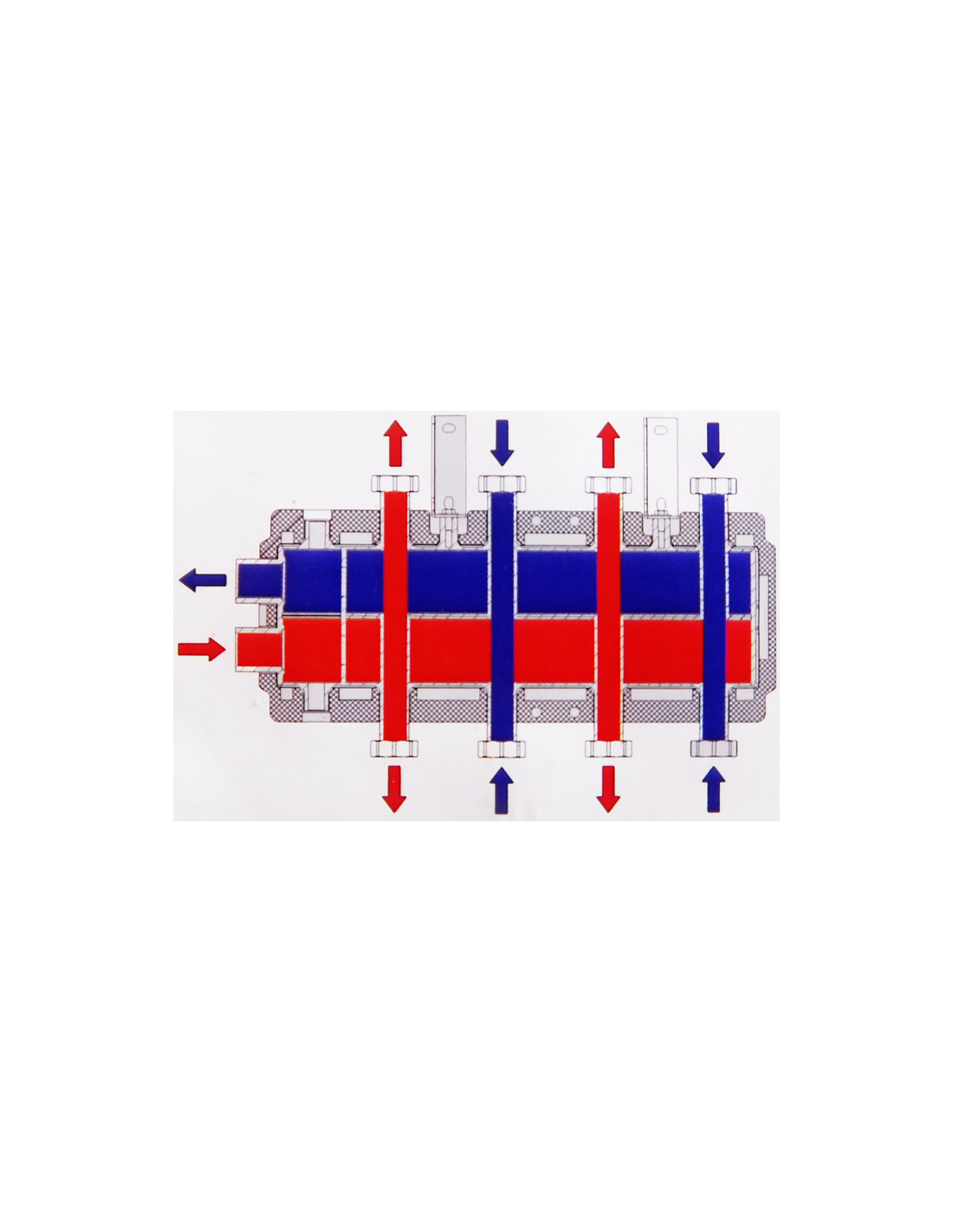

De hydraulische scheidingsverdeler moet worden aangesloten met inachtneming van het stromingsschema dat ook beschikbaar is in de productgalerij. Het wordt aanbevolen het principe toe te passen van het vermijden van een kruising van aanvoer- en retourstromen van tegenover elkaar aangesloten verwarmingskringen of pompgroepen, wat eveneens met pijlen in het schema is aangegeven.
In de praktijk betekent dit dat na de keuze van de primaire aansluiting voor een verwarmingskring, bijvoorbeeld de bovenste aansluiting, de aanvoerleidingen van de secundaire verwarmingskringen overeenkomstig identiek aan de tegenoverliggende zijde moeten worden aangesloten. Dienovereenkomstig moeten ook de retourleidingen overeenkomstig op de respectieve zijden van de behuizing van het apparaat worden aangesloten.
Daarnaast moet worden opgemerkt dat de voor de ontluchter en het aftapventiel voorziene aansluitingen (maat 1/2") onder geen enkele omstandigheid mogen worden gebruikt voor de aansluiting van verwarmingskringen. Bij montage in een positie die de installatie van een ontluchter niet mogelijk maakt (bijvoorbeeld verticaal), moeten deze aansluitingen worden afgesloten.
