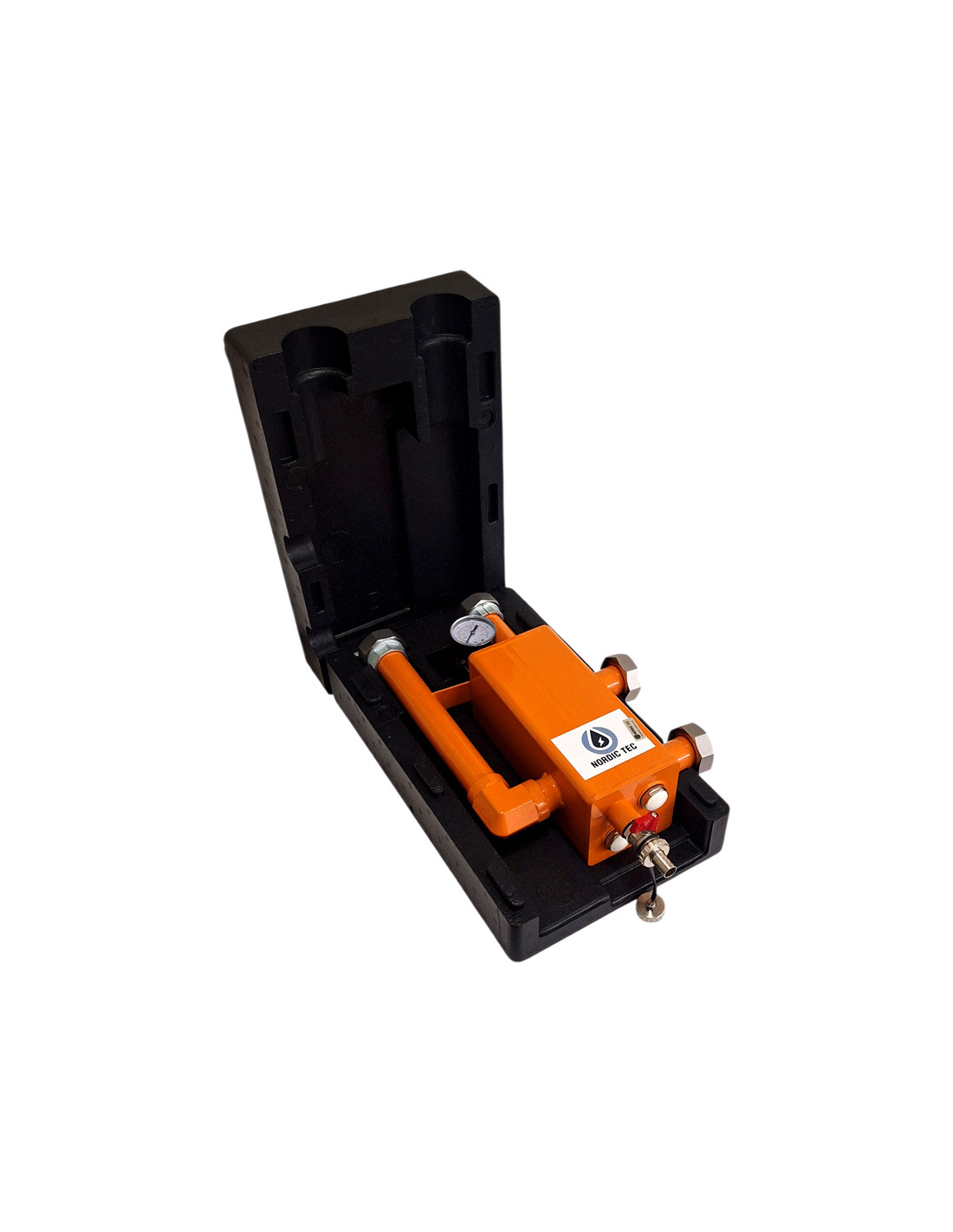

Verwarmingsmodule met open verdeler 1" DN25 125mm

Aansluitingen van de open verdeler - Verwarmingsmodule

De aansluitingen van de open verdeler die in deze aanbieding wordt aangeboden, worden hieronder beschreven:

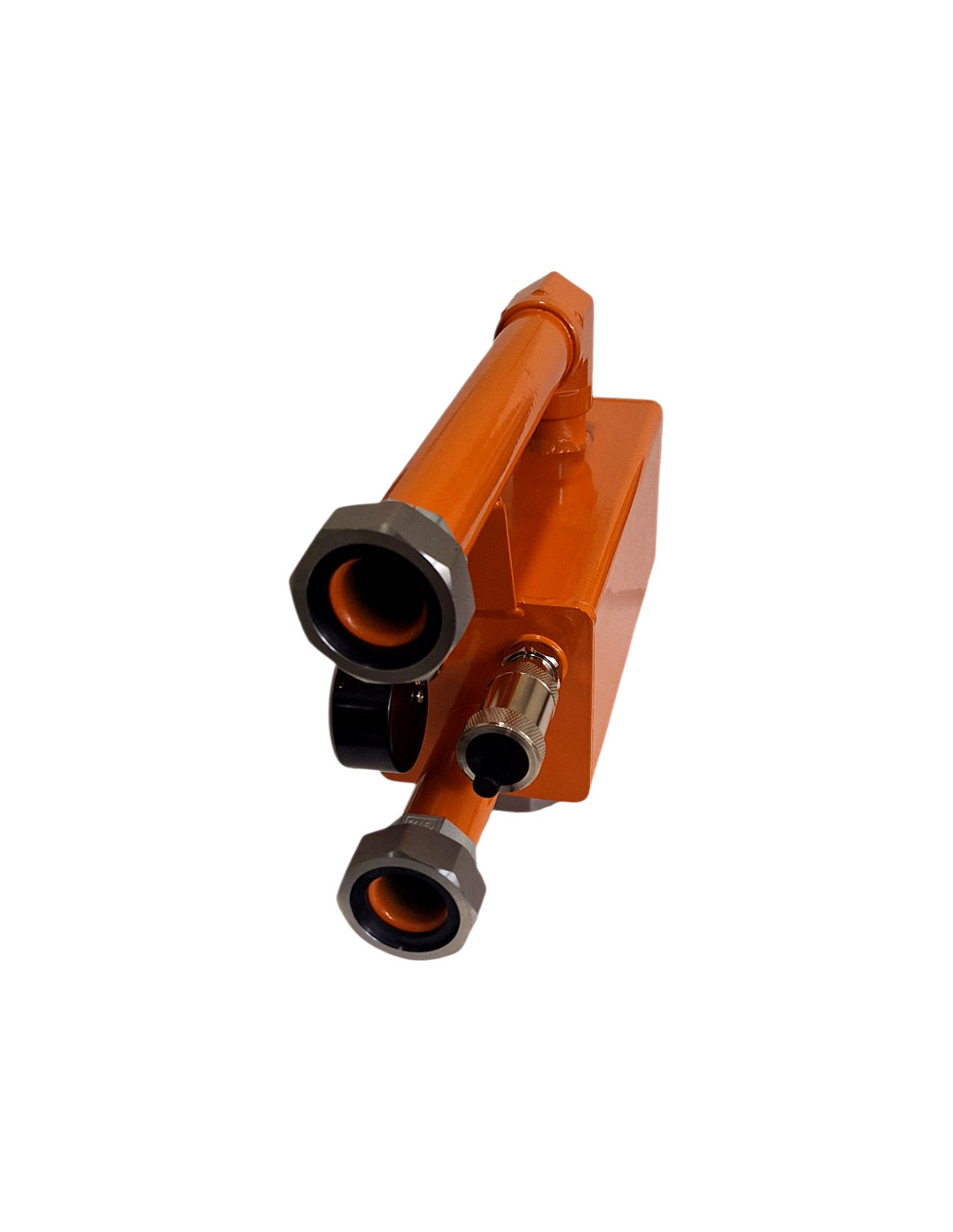

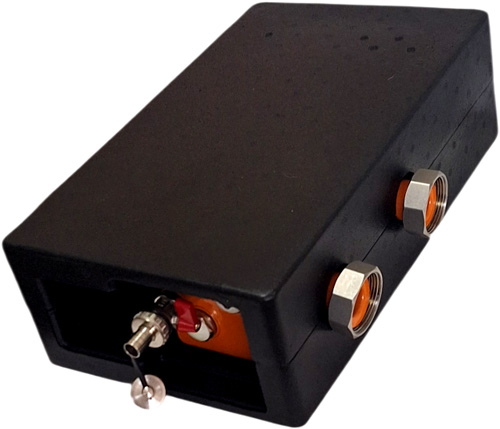

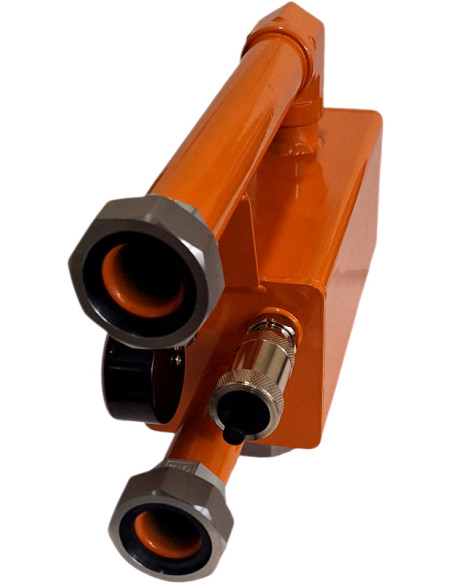

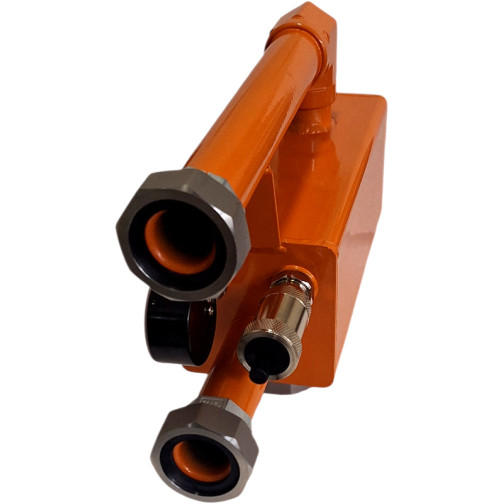

• Aanvoer van de ketel en retour naar de ketel met een hartafstand van 125 mm – aansluiting van 1 1/2” (binnendraad)
• Aanvoer van de verwarming en retour van de verwarming, eveneens met een hartafstand van 125 mm, aansluiting van 1 1/2” (binnendraad)

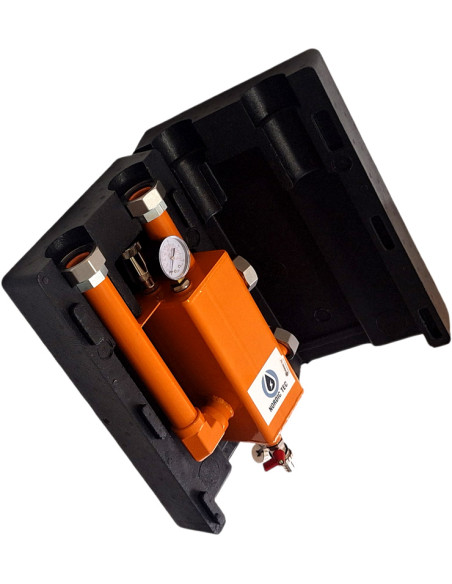

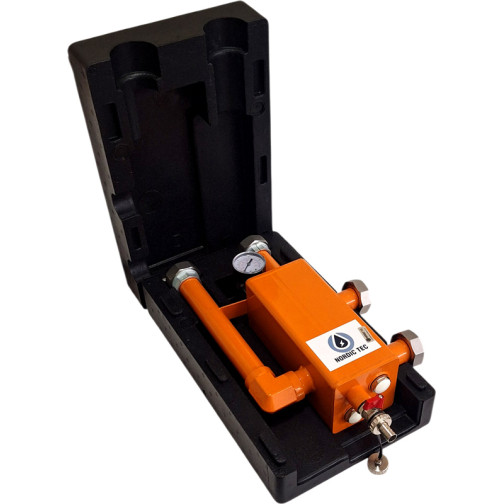

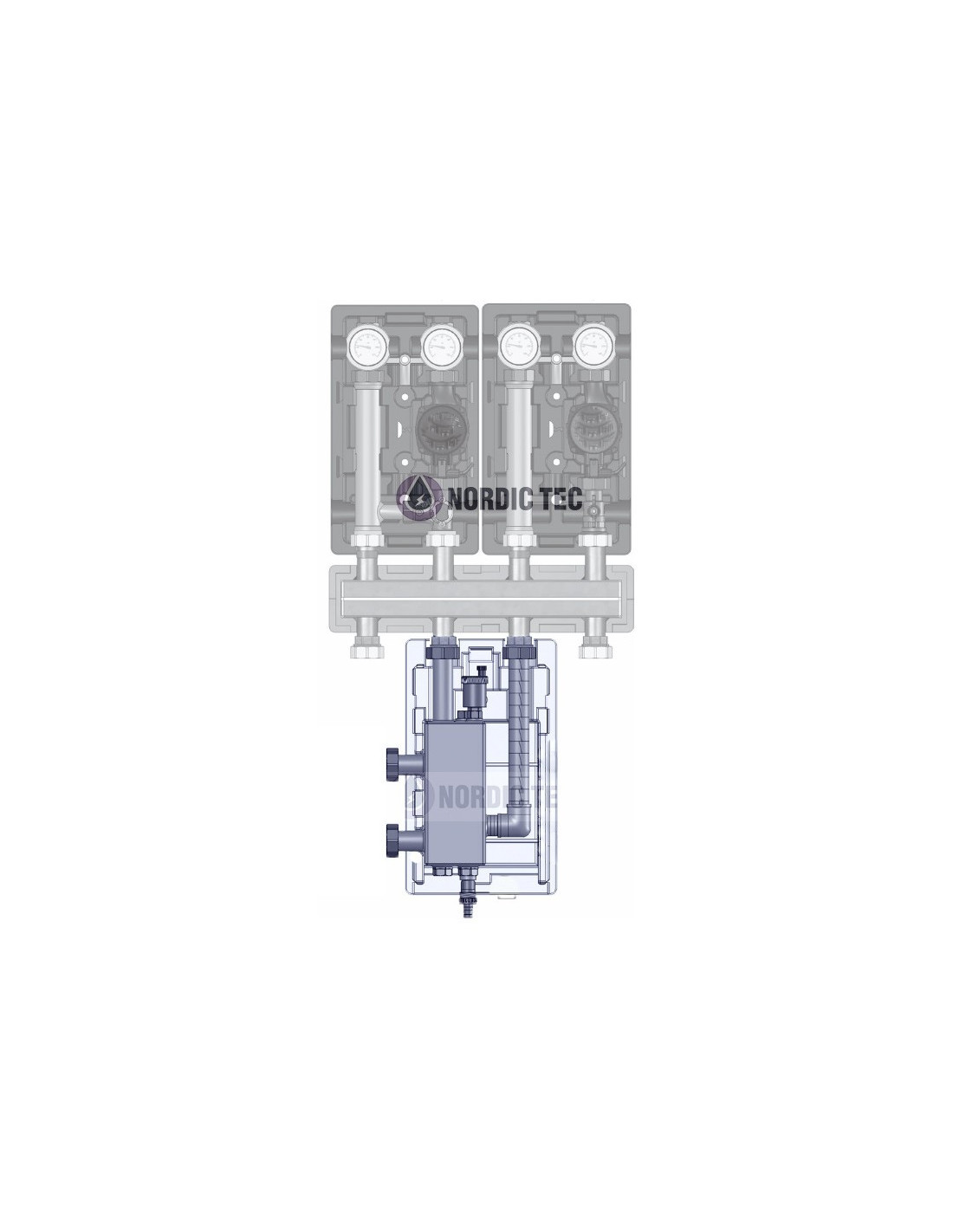

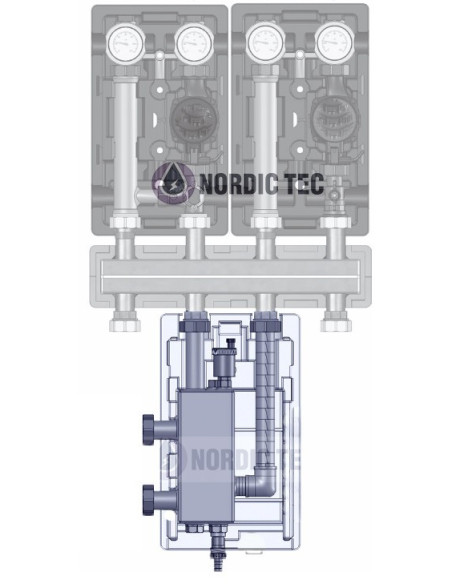

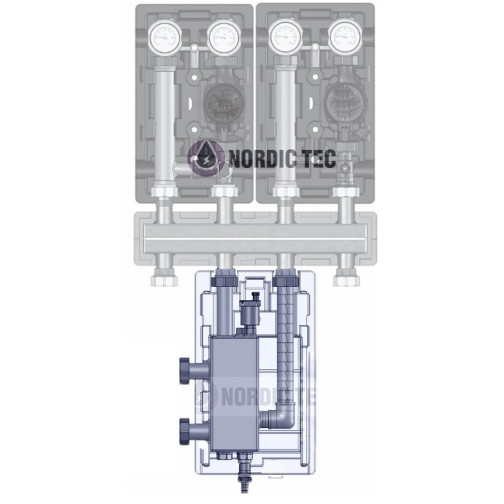

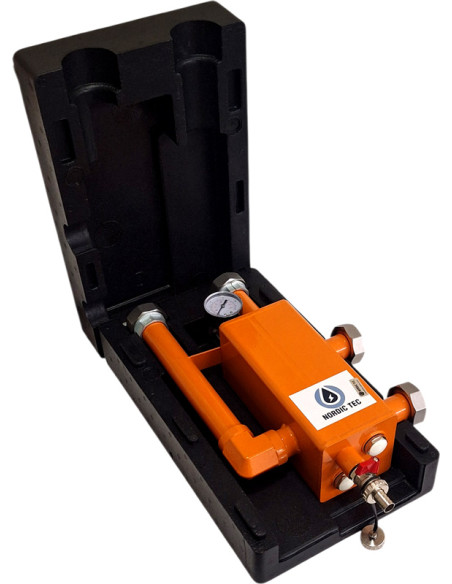

De open verdeler is voornamelijk bestemd voor verdelers en pompgroepen Nordic Tec, maar dankzij de standaardafmetingen en hartafstanden is hij zeer vaak ook een ideaal onderdeel voor ketelverdelers van andere fabrikanten.

Waarvoor dient de open verdeler uit deze aanbieding?

Open verdelers zijn onderdelen van verwarmingsinstallaties waarvan de taak hydraulische scheiding is; zij functioneren dus als scheiding tussen het circuit van de warmtebron en de afgiftecircuits. De warmtebron kan worden gevormd door ketels, warmtepompen of andere warmtegeneratoren, terwijl de afgiftecircuits bijvoorbeeld vloerverwarmingscircuits of radiatorcircuits zijn. Het werkingsprincipe van de open verdeler is dus vaak identiek aan de functie van de hydraulische koppeling, en de termen worden soms door elkaar gebruikt.

Wat is hydraulische scheiding en waarom is dit voordelig?

In de praktijk gaat het erom te voorkomen dat de gepompte circuits aan beide zijden van de open verdeler elkaars werking beïnvloeden en elkaar “tegenwerken”, wat leidt tot een onjuiste werking van de installatie. Elk circuit moet zijn eigen debiet en zijn eigen drukomgeving hebben, onafhankelijk van de andere circuits. Op deze manier werken ketels en warmtepompen correct en efficiënt. Daarom worden hydraulische koppelingen en open verdelers geïnstalleerd.

Men moet eraan herinneren dat de open verdeler de installatie in twee delen verdeelt, namelijk in twee pompzones die vanuit druktechnisch oogpunt gescheiden zijn. Binnen de koppeling blijft het water echter mengen. De open verdeler is dus geen warmtewisselaar (die de twee circuits ook mechanisch scheidt), maar vervult eerder de functie van hydraulische koppeling.

Functie van de verwarmingsmodule in de verwarmingsinstallatie

De Verwarmingsmodule is een benaming uit de branche voor open verdelers, eerder informeel en zelden aanwezig in technische documentatie, maar vaak gebruikt in de praktijk. De term is afgeleid van de functie van het apparaat, dat tot taak heeft ongewenste verschijnselen binnen de installatie te voorkomen.
De functies van de verwarmingsmodule zijn:

• stabilisatie van de debieten in de installatie
• bescherming van de warmtebron tegen te lage of te hoge debieten
• verbetering van de gelijkmatigheid van de verwarming (geen onderverwarmde circuits)
• vermindering van het pendelen van de ketel of warmtepomp
• beperking van de zogenoemde “koude retour”
• ontluchting en scheiding van verontreinigingen

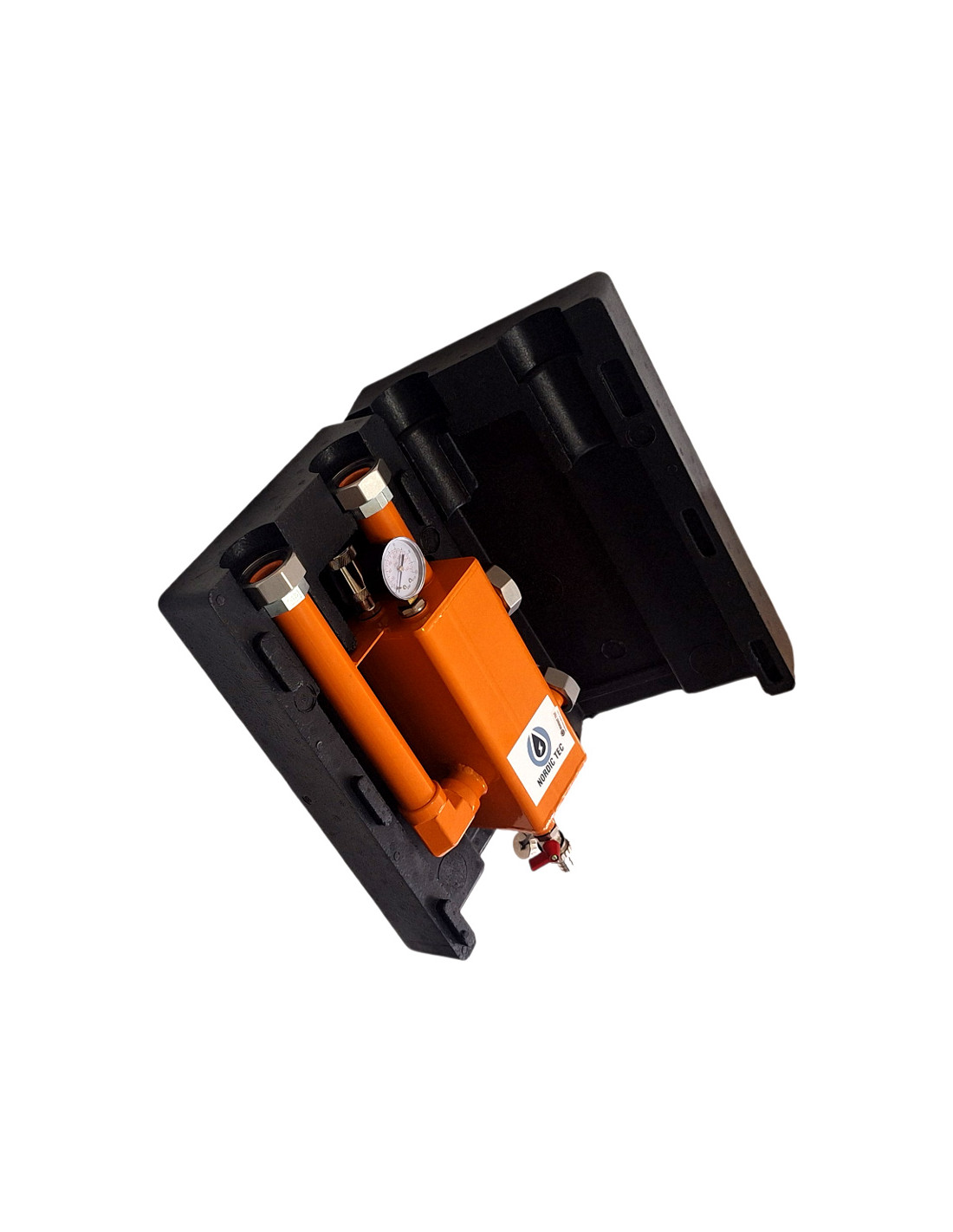

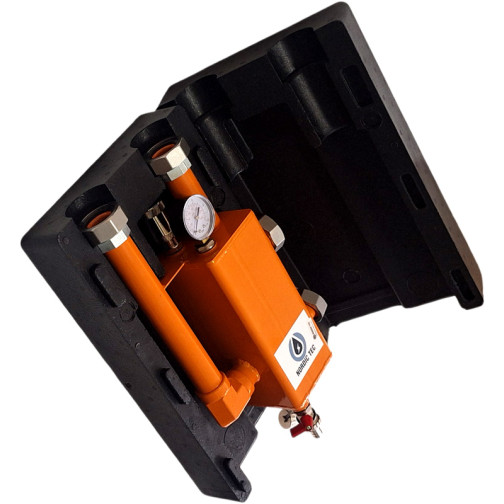

De open verdeler is een multifunctioneel apparaat

De open verdeler is een multifunctioneel apparaat dat luchtscheiding en gasscheiding combineert met de verwijdering van verontreinigingen en afzettingen. Het product is beschikbaar in een versie met hydraulische scheidingsfunctie, ontworpen om de debieten tussen de ketel en de verwarmingscircuits te verdelen, evenals in een variant zonder hydraulische scheiding.

Functie van luchtscheiding

Het apparaat vervult ook de functie van luchtafscheider – het verwarmingswater dat van de ketel komt, wordt naar een botsplaat geleid, die de stroming in het bovenste gedeelte van de unit vertraagt. In deze zone met verminderde turbulentie kunnen aanwezige luchtbellen vrij naar boven stijgen en zich ophopen.

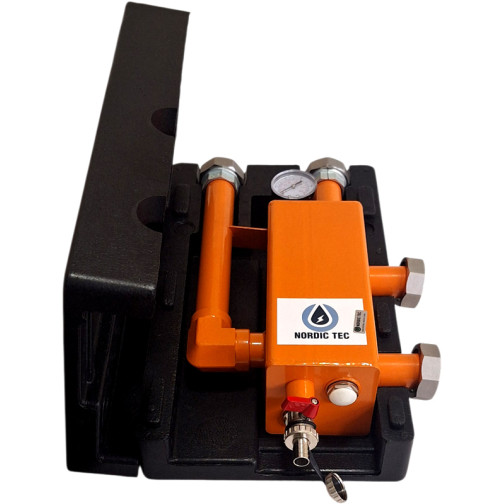

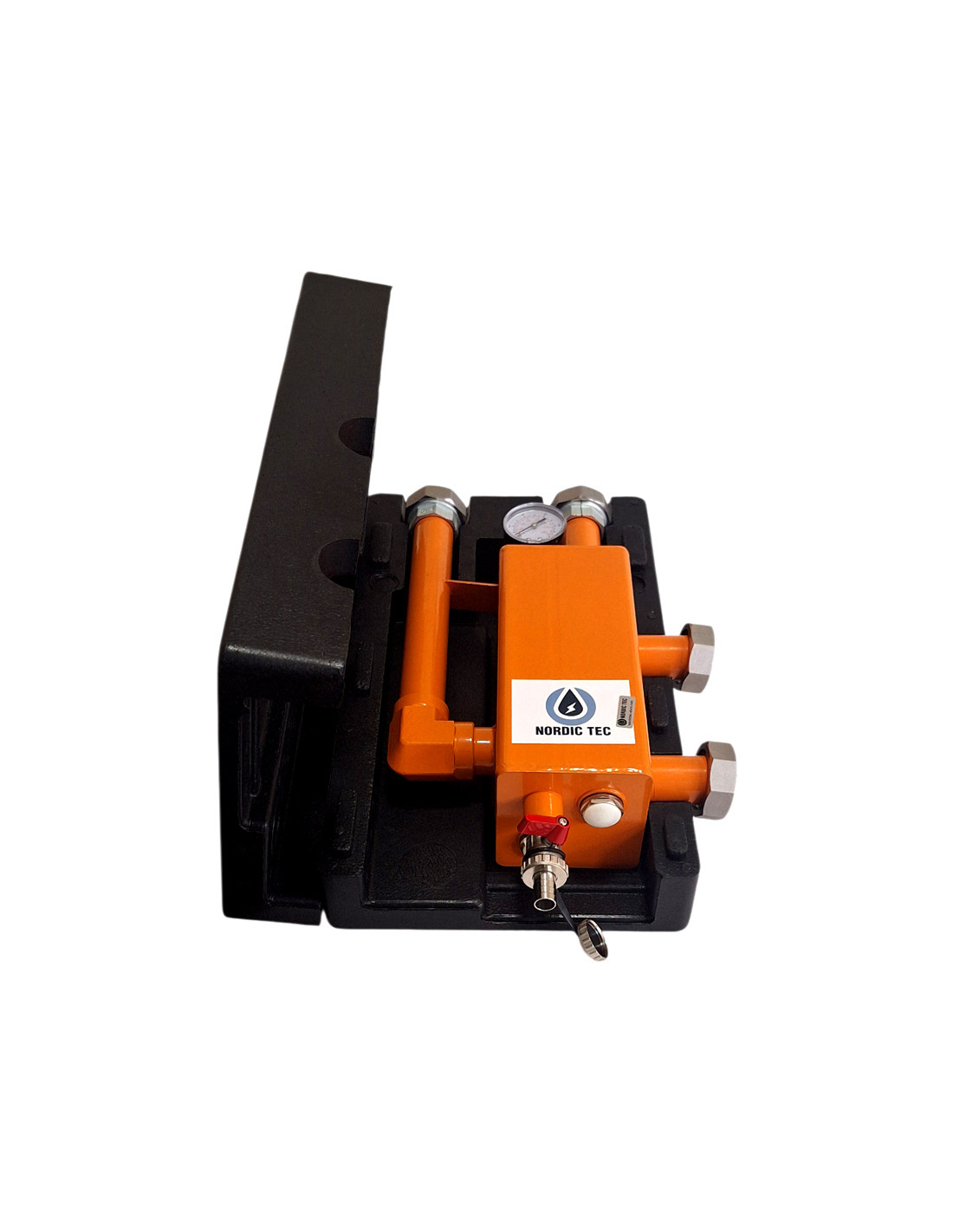

Tegelijkertijd geeft het retourwater uit de verwarmingscircuits de daarin aanwezige lucht af via geperforeerde elementen die de gassen naar de verzamelkamer in het bovenste deel van het apparaat leiden. De lucht wordt continu naar buiten afgevoerd via een automatische ontluchter, zichtbaar op de productafbeeldingen. In de standaardconfiguratie is deze geplaatst na de manometer, hoewel de volgorde van deze twee elementen kan worden omgewisseld.

Functie van hydraulische scheiding

Het aanvoerwater van de ketel wordt via een stromingsrichter in het apparaat geleid. Afhankelijk van de actuele debietbehoefte wordt het water naar de verwarmingscircuits geleid of – via geperforeerde scheidingsplaten – rechtstreeks naar de retour van de ketel.

De hydraulische scheiding die hieruit voortvloeit, creëert een neutrale zone vanuit het oogpunt van dynamische drukken. De geperforeerde scheidingsplaten verminderen turbulentie en zorgen voor een correcte temperatuurstratificatie bij een beperkte totale inbouwhoogte.

Functie van verwijdering van verontreinigingen en afzettingen

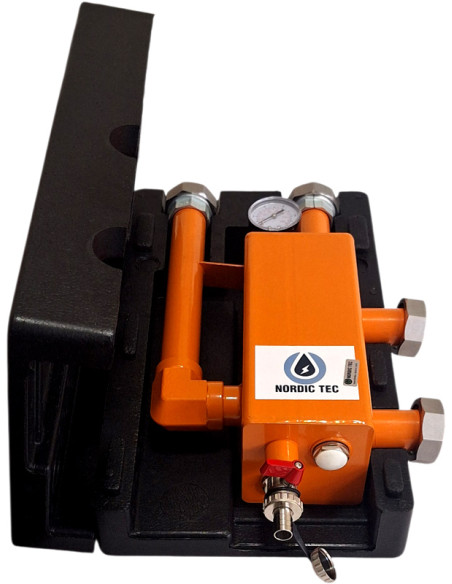

Het retourwater uit de verwarmingsinstallatie wordt tegen een botsplaat geleid, die de stroming in het apparaat kalmeert. Verontreinigingen en afzettingen in het water bezinken op de bodem en kunnen worden verwijderd via een aftapkraan die zich aan de onderzijde van de unit bevindt. De aftapkraan is eveneens zichtbaar op de productafbeeldingen en is gemonteerd in een van de daarvoor voorziene aansluitingen.

Bovendien is het mogelijk een magnetietafscheider te integreren in de vorm van een magnetisch inzetstuk, waaraan ferromagnetische deeltjes en magnetiet uit de verwarmingsinstallatie zich hechten. Voor reiniging volstaat het de magneten te verwijderen: de afzettingen verzamelen zich vervolgens op de bodem en kunnen via de aftapkraan worden afgevoerd. Aangezien de magneten in beschermhulzen zijn gemonteerd, blijft het systeem gesloten en kan het met water gevuld blijven.

Het magnetische inzetstuk is niet inbegrepen bij de levering; er zijn echter speciale aansluitingen voorzien die in standaardwerking zijn uitgerust met doppen (afsluitkappen).
